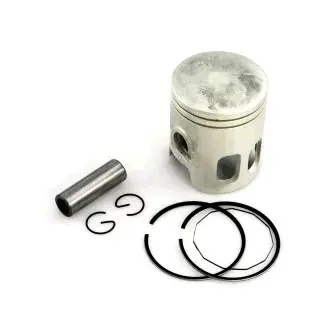

Поршень Yamaha BWS 100 STD Ø52,00 p-14 JIN

Поршень Yamaha BWS 100 STD Ø52,00 p-14 JIN предназначен для замены поршня в цилиндро-поршневой группе двигателя. Он воспринимает давление газов при сгорании смеси и через палец передаёт усилие шатуну. Кольца на поршне уплотняют зазор со стенкой цилиндра, помогая сохранять компрессию. От состояния этих сопряжений зависят запуск двигателя, тяга и работа под нагрузкой.

Размер и конструкция

Обозначение STD указывает на стандартный размер, а Ø52,00 — на диаметр 52,00 мм. Такой поршень подбирают под цилиндр соответствующего размера с учётом его фактического износа. Номинальный диаметр сам по себе не определяет пригодность цилиндра к сборке: после выработки или расточки условия посадки меняются, и стандартный поршень может оказаться неподходящим.

В верхней части поршня предусмотрены канавки для колец, сбоку — отверстие под палец, соединяющий поршень с шатуном. В юбке выполнены окна. При подборе нужно учитывать не только диаметр, но и расположение этих элементов: отличия в форме юбки, высоте поршня или положении пальца влияют на его работу в цилиндре.

Когда требуется замена

Поводом проверить поршневую группу становятся снижение компрессии, затруднённый запуск, потеря тяги и посторонний стук. Такие симптомы не указывают однозначно на поршень, поэтому решение принимают после осмотра и измерений. Задиры на юбке, трещины, повреждения перемычек между канавками и выработка отверстия под палец требуют внимания. Если канавки изношены, установка одних новых колец не восстановит правильную посадку.

Что сверить при подборе

Сравните снятую деталь с заменой по форме днища и юбки, расположению окон, числу и профилю канавок. Проверьте общую высоту поршня, расстояние от оси пальца до днища, размеры пальца и способ его фиксации. Обозначения STD, Ø52,00 и p-14 следует сопоставить с данными снятого поршня и требованиями двигателя. Одного совпадения внешнего диаметра недостаточно.

Цилиндр измеряют в нескольких сечениях, чтобы оценить износ, овальность и конусность. Рабочий зазор проверяют по ремонтным требованиям двигателя, а не по тому, насколько свободно поршень проходит в цилиндр от руки. Чрезмерный зазор способствует стуку и ухудшению уплотнения; слишком малый создаёт риск задиров и прихвата при нагреве.

Особенности установки

При разборке осматривают зеркало цилиндра, кольца, поршневой палец, его стопоры и подшипник верхней головки шатуна. Повреждённые и изношенные сопряжённые детали меняют вместе с поршнем. До сборки проверяют соответствие колец канавкам и зазор в их замках по требованиям двигателя. Кольца устанавливают без чрезмерного разведения, чтобы не сломать их и не повредить кромки канавок.

Поршень ориентируют по установочным указаниям двигателя, а замки колец располагают с учётом фиксирующих штифтов, если они предусмотрены конструкцией. Контактные поверхности смазывают подходящим моторным маслом, стопоры пальца полностью усаживают в канавки. При вводе поршня в цилиндр кольца сжимают аккуратно, без ударов. Ошибка ориентации или неполная фиксация пальца может повредить цилиндр даже при верно выбранном размере.
