ЦПГ 2T TB 60 / Suzuki RUN Ø43 мм, палець 10 мм, SEE Taiwan

Циліндро-поршнева група SEE для TB 60 та Suzuki RUN

Комплект призначений для ремонту 60-кубового двотактного двигуна TB 60 ланцюгового типу, який застосовується на скутерах Suzuki RUN та сумісній техніці. Циліндр і поршень мають номінальний діаметр 43 мм, а діаметр поршневого пальця становить 10 мм. Це основні параметри підбору: ЦПГ не можна вибирати лише за об’ємом двигуна або зовнішньою подібністю.

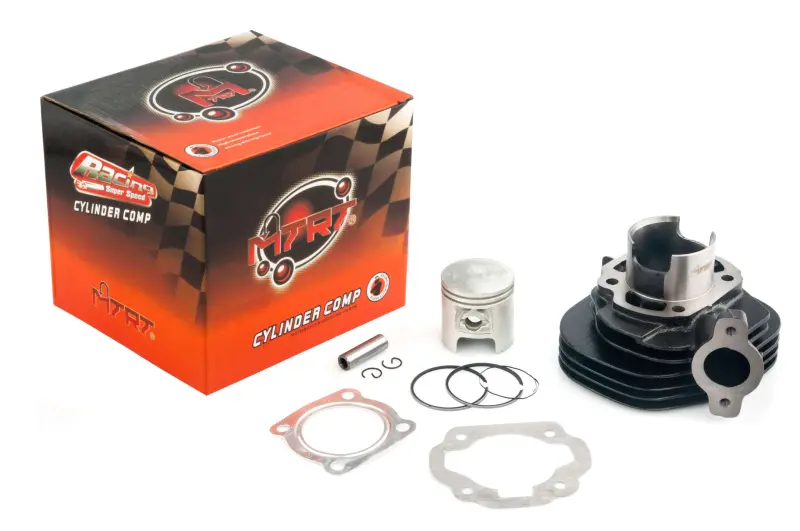

До набору входять циліндр, поршень, поршневий палець, комплект кілець, два стопорні кільця та дві прокладки. Такий набір дає змогу одночасно замінити основні сполучені деталі циліндро-поршневої пари. У двотактному двигуні поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає створене під час згоряння зусилля через палець на шатун. Кільця ущільнюють проміжок між поршнем і стінкою циліндра, тому стан усієї пари безпосередньо пов’язаний із компресією, запуском і тягою двигуна.

Підтверджені параметри

• Призначення: циліндро-поршнева група для скутерного двигуна.
• Тип двигуна: двотактний, ланцюгова версія TB 50–60.
• Робочий об’єм: 60 см³.
• Діаметр циліндра та поршня: 43 мм.
• Діаметр поршневого пальця: 10 мм.
• Сумісна модель: Suzuki RUN.
• Марка комплекту: SEE / Sheng-E.
• Виробництво: Тайвань.

Коли потрібна заміна ЦПГ

Установлення нового комплекту актуальне в разі зношення циліндра й поршня, появи задирів, пошкодження поршневих кілець або канавок, а також після несправності, що спричинила зниження компресії. Підставою для діагностики можуть бути ускладнений запуск, послаблення тяги, сторонній механічний шум або нестабільна робота двигуна. Ці ознаки не визначають причину автоматично: перед ремонтом перевіряють стан циліндро-поршневої пари, герметичність двигуна, паливну систему та запалювання.

Як перевірити сумісність

Перед замовленням зіставте двигун із ланцюговою модифікацією TB 60 або Suzuki RUN та виміряйте демонтовані деталі. Номінальний діаметр старого поршня має відповідати 43 мм, а палець — 10 мм. Додатково порівняйте висоту циліндра, розташування кріпильних отворів, форму основи, конфігурацію продувних вікон і випускного патрубка. Для двотактного двигуна розташування вікон має принципове значення, тому самого збігу діаметра недостатньо.

• Уточніть точну модифікацію двигуна та тип приводу.
• Виключіть ремонтний поршень збільшеного діаметра: цей комплект зазначений у номінальному розмірі Ø43 мм.
• Зіставте посадкові поверхні та прокладки з демонтованою ЦПГ.
• Перевірте, що палець діаметром 10 мм відповідає шатуну та старому поршню.

Установлення та підготовка до експлуатації

До складання потрібно визначити причину попереднього пошкодження. Перевірте шатун, голчастий підшипник, колінчастий вал, систему змащування та відсутність сторонніх частинок у картері. Посадкові поверхні очищують без пошкодження площин, а циліндр, поршень і кільця перед монтажем змащують оливою, призначеною для двотактного двигуна. Кільця встановлюють з урахуванням фіксувальних штифтів у канавках поршня, а стопорні кільця пальця мають повністю ввійти у свої посадкові канавки.

Циліндр затягують рівномірно з моментом, передбаченим для конкретного двигуна. Після складання перевіряють вільне обертання колінчастого вала, компресію та герметичність з’єднань. Перші поїздки виконують без тривалої роботи з максимальним навантаженням, контролюючи температуру й поведінку мотора. Правильний підбір за діаметром, пальцем, типом двигуна та геометрією посадки допомагає виконати ремонт без несумісності деталей.
