ЦПГ SEE для Honda Lead 100 JF06, Ø51 мм

ЦПГ SEE для Honda Lead 100 JF06 із циліндром Ø51 мм

Комплект призначений для ремонту двотактного двигуна скутера Honda Lead 100 модифікації JF06. Діаметр циліндра 51 мм відповідає стандартному розміру цієї моделі, тому ЦПГ підходить для відновлення штатної конфігурації без переходу на збільшений діаметр. Її обирають у разі зношення циліндра, пошкодження поршня або кілець, зниження компресії та інших несправностей, що потребують ремонту циліндро-поршневої частини двигуна.

Призначення та робота комплекту

Під час роботи двигуна поршень рухається всередині циліндра, стискає паливоповітряну суміш і передає зусилля через поршневий палець на шатун. Кільця ущільнюють проміжок між поршнем і стінкою циліндра. Стан цих деталей впливає на компресію, запуск двигуна та стабільність його роботи. ЦПГ дає змогу одночасно замінити основні сполучені деталі, не підбираючи окремо циліндр, поршень і кільця.

Підставою для перевірки поршневої групи можуть бути ускладнений запуск, падіння компресії, втрата тяги, сторонній механічний шум, задири на поверхні циліндра або пошкодження поршневих кілець. Такі ознаки не вказують лише на одну можливу причину, тому перед ремонтом двигун потрібно продіагностувати. Перевірки потребують не тільки циліндр і поршень, а й шатун, колінчастий вал, підшипники та система мащення двотактного двигуна.

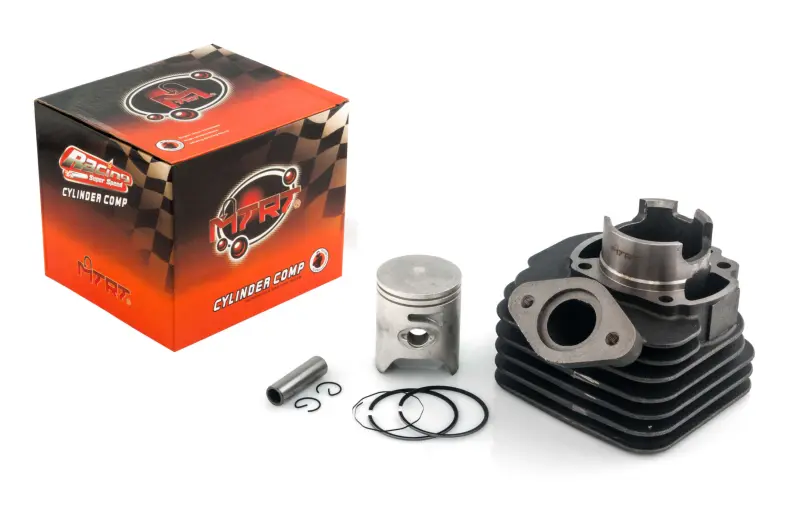

Що входить до комплекту

• Циліндр Ø51 мм — основний корпус, усередині якого рухається поршень.
• Поршень — підібраний для використання із циліндром зазначеного діаметра.
• Поршневі кільця — забезпечують ущільнення між поршнем і циліндром.
• Поршневий палець Ø13 мм — з’єднує поршень із верхньою головкою шатуна.
• Два стопорні кільця — фіксують палець у поршні.

Прокладки до цього варіанта набору не входять. Перед початком ремонту потрібно окремо підготувати відповідні прокладки циліндра й головки, а також витратні матеріали, передбачені технологією складання конкретного двигуна.

Як перевірити сумісність

Головні орієнтири під час вибору — модель Honda Lead 100, позначення модифікації JF06, двотактний тип двигуна, діаметр циліндра 51 мм і діаметр поршневого пальця 13 мм. Назву Honda Lead використовували для різних поколінь скутерів, тому самого зазначення «Lead 100» недостатньо. До розбирання варто уточнити код рами або двигуна, а після зняття старих деталей — порівняти посадкові розміри та конструктивне виконання.

Під час порівняння зі старим циліндром перевіряють розташування кріпильних отворів, форму основи, випускного та впускних каналів, посадку головки, конфігурацію ребер охолодження і сполучення з навколишніми деталями. Поршень зіставляють за діаметром пальця, висотою, розташуванням кілець та орієнтацією відносно каналів циліндра. Такі перевірки особливо потрібні, якщо двигун раніше ремонтували або в ньому встановлювали деталі іншого розміру.

Рекомендації зі встановлення

Монтаж ЦПГ потребує правильної орієнтації поршня й кілець, надійної фіксації поршневого пальця та обережного встановлення циліндра без пошкодження кілець. Перед складанням очищають сполучувані поверхні, видаляють залишки попередніх прокладок і контролюють чистоту каналів. Замки кілець мають займати передбачене поршнем положення, а стопорні кільця — повністю входити у свої канавки.

Кріплення затягують у послідовності та з моментом, визначеними сервісною документацією Honda для двигуна JF06. Після складання перевіряють герметичність з’єднань, справність подавання мастила та відсутність стороннього шуму. Такий підхід допомагає використати комплект за призначенням і не допустити пошкодження нових деталей через несправність суміжних механізмів або помилку під час монтажу.
