Циліндро-поршнева група Honda Lead 50 і Gyro 50 Ø40 мм

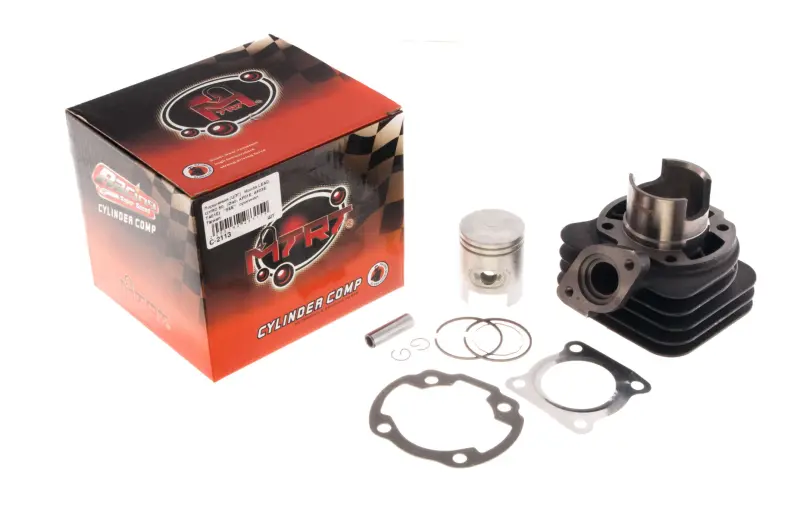

Комплект SEE призначений для ремонту двотактних двигунів Honda Lead 50 і Gyro 50 з позначеннями AF01E, AF03E та TA01E. ЦПГ поєднує циліндр, поршень і сполучені деталі, які утворюють камеру згоряння, забезпечують стискання паливної суміші та сприймають тиск газів після займання. Такий комплект використовують для відновлення двигуна в разі зношення поверхні циліндра, пошкодження поршня або втрати герметичності поршневих кілець.

Номінальний діаметр поршня становить 40 мм, діаметр поршневого пальця — 10 мм, а висота циліндра — 55 мм. Міжцентрова відстань шпильок кріплення глушника заявлена як 47 мм. Ці параметри дають змогу добирати ЦПГ за геометрією демонтованих деталей, а не лише за назвою скутера. В одному модельному ряду можуть застосовуватися різні модифікації двигуна, тому позначення AF01E, AF03E або TA01E є основним критерієм сумісності.

Склад і призначення деталей

• Циліндр утворює поверхню, якою рухається поршень, і має бічний патрубок випускного каналу.
• Поршень Ø40 мм сприймає тиск газів і через палець передає зусилля на шатун.
• Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, допомагаючи підтримувати потрібну компресію.
• Палець і два стопорні кільця з’єднують поршень із шатуном та утримують палець від осьового зміщення.
• Прокладки застосовуються під час складання з’єднань циліндра та встановлюються замість демонтованих.

Набір розрахований на стандартний діаметр 40 мм. Його обирають для повної заміни циліндра й поршня, коли встановлення лише нового поршня вже не усуває наслідків задирів, вироблення або пошкодження поверхні циліндра. Одночасна заміна сполучених деталей дає змогу скласти пару з узгодженим номінальним розміром без використання ремонтного поршня збільшеного діаметра.

Що перевірити перед вибором

Насамперед звірте позначення двигуна: комплект заявлений для AF01E, AF03E та TA01E. Далі виміряйте діаметр старого поршня і поршневого пальця, висоту циліндра, розташування кріпильних отворів та відстань між шпильками випускного з’єднання. Порівняйте також форму каналів, посадкову площину основи циліндра й конфігурацію бічного патрубка. Самого збігу діаметра 40 мм недостатньо, якщо двигун належить до іншої серії або має інше розташування кріплень.

ЦПГ застосовується до зазначених версій Honda Lead SS, а також Honda Gyro з двигуном TA01E; у профільних товарних картках для цієї групи додатково наведені назви Gyro X і Gyro UP. Для конкретного скутера орієнтуйтеся передусім на код установленого двигуна та геометрію знятого циліндра.

Установлення та первинна перевірка

Перед складанням очистьте сполучні площини від залишків старих прокладок і забруднень. Перевірте стан шатуна, голчастого підшипника верхньої головки, кріпильних шпильок та випускного з’єднання: нова ЦПГ не усуває люфт або пошкодження сусідніх деталей. Поршневі кільця встановлюють без перекосу, суміщаючи їхні замки з передбаченими фіксаторами в канавках. Стопорні кільця пальця мають повністю зайняти свої посадкові канавки.

Під час монтажу циліндр надягають обережно, не створюючи ударного навантаження на кільця та краї каналів. Після складання потрібно переконатися у вільному переміщенні поршня, герметичності з’єднань і відсутності стороннього механічного шуму. Точну послідовність робіт і затягування кріплень визначають за сервісними даними конкретної модифікації Honda. Такий підхід допомагає застосувати комплект за призначенням та уникнути помилки через зовнішню подібність деталей для різних двигунів.
