Циліндро-поршнева група Honda DJ1 50 AF12, SEE Taiwan

ЦПГ для Honda DJ1 50 з рамою AF12

Циліндро-поршнева група призначена для ремонту двигуна скутера Honda DJ1 50 з позначенням AF12. Вона об’єднує основні деталі, які утворюють камеру згоряння, забезпечують рух поршня в циліндрі та беруть участь у створенні компресії. Такий комплект потрібний у разі зношення циліндра й поршня, появи задирів, пошкодження поршневих канавок або інших несправностей, через які двигун гірше запускається, втрачає тягу чи працює зі стороннім стукотом.

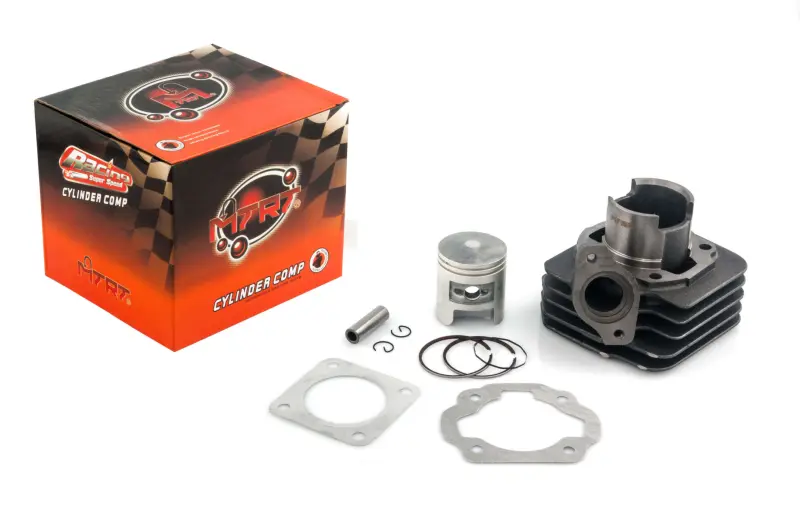

До комплекту входять циліндр із розвиненим зовнішнім оребренням, поршень, поршневий палець, стопорні кільця, комплект поршневих кілець і дві прокладки. Узгоджені між собою деталі дають змогу замінити зношену циліндро-поршневу групу без окремого пошуку її основних складників. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, а палець з’єднує поршень із шатуном. Прокладки застосовуються під час складання спряжених поверхонь двигуна.

Коли потрібна заміна ЦПГ

Стан циліндра та поршня перевіряють у разі помітного зниження компресії, ускладненого холодного або гарячого запуску, погіршення розгону, металевого шуму в циліндрі та після пошкодження поршня. Підставою для ремонту також стають задири на поверхнях тертя, прогар днища, зношення канавок під кільця або надмірний проміжок між спряженими деталями. Перед замовленням бажано виконати розбирання та дефектування: подібні ознаки можуть виникати не лише через ЦПГ, а й через негерметичність з’єднань, стан колінчастого вала чи інших деталей двигуна.

Що перевірити під час підбору

• Модель скутера: комплект розрахований на Honda DJ1 50.
• Позначення рами: заявлена сумісність стосується AF12; самого збігу марки Honda недостатньо.
• Геометрія старих деталей: порівняйте форму циліндра, розташування вікон і патрубка, кріпильні отвори, основу та контури прокладок.
• Розміри поршневої частини: до встановлення зіставте діаметр циліндра, параметри поршневого пальця та розташування стопорних канавок зі знятим комплектом.
• Стан суміжних деталей: перевірте шатун, голчастий підшипник, колінчастий вал і посадкові поверхні, щоб новий комплект не працював разом із пошкодженими компонентами.

Рекомендації зі встановлення

Монтаж виконують на очищені та неушкоджені посадкові поверхні. До складання перевіряють вільне переміщення кілець у поршневих канавках, правильність їх орієнтації та надійну фіксацію поршневого пальця стопорними кільцями. Кільця не можна надмірно розводити або силоміць проштовхувати в циліндр: перекіс здатний пошкодити крайки та поверхню тертя. Стрілку або інше монтажне позначення на поршні, якщо воно передбачене виробником, орієнтують відповідно до конструкції двигуна.

Прокладки встановлюють на відповідні з’єднання без перекривання каналів і вікон. Кріплення циліндра затягують рівномірно за схемою та з моментом, визначеним сервісною документацією Honda для конкретного двигуна. Після складання необхідно вручну перевірити плавність руху поршня, герметичність з’єднань і відсутність заїдань. Перший запуск виконують лише після під’єднання всіх знятих систем і перевірки подавання мастила, передбаченого конструкцією скутера.

Ця ЦПГ підходить для відновлення штатної конфігурації Honda DJ1 50 AF12 за підтвердженого зношення циліндра та поршневої частини. Точне звіряння моделі, форми деталей і приєднувальних розмірів до монтажу допомагає уникнути помилки під час вибору та виконати ремонт без перероблення посадкових місць.
