ЦПГ для Honda PAL 50 AF17, Ø41 мм, SEE Taiwan

Циліндро-поршнева група Ø41 мм для Honda PAL 50 AF17

Комплект призначений для ремонту циліндро-поршневої частини двотактного двигуна скутера Honda PAL 50 у виконанні AF17. Діаметр циліндра та поршня становить 41 мм, а діаметр поршневого пальця — 10 мм. Це основні параметри добору: вони мають відповідати конфігурації двигуна, який ремонтується, та розмірам демонтованих деталей.

Honda зазначає для PAL із позначенням моделі A-AF17 двигун AF05E: одноциліндровий двотактний мотор повітряного охолодження робочим об’ємом 49 см³ із номінальним діаметром циліндра 41,0 мм і ходом поршня 37,4 мм. Тому позначення PAL, AF17 і діаметр 41 мм потрібно перевіряти разом. Збігу лише марки скутера або робочого об’єму недостатньо, адже деталі різних модифікацій можуть відрізнятися кріпленням, розташуванням вікон, формою фланців і параметрами поршневого пальця.

Склад і призначення комплекту

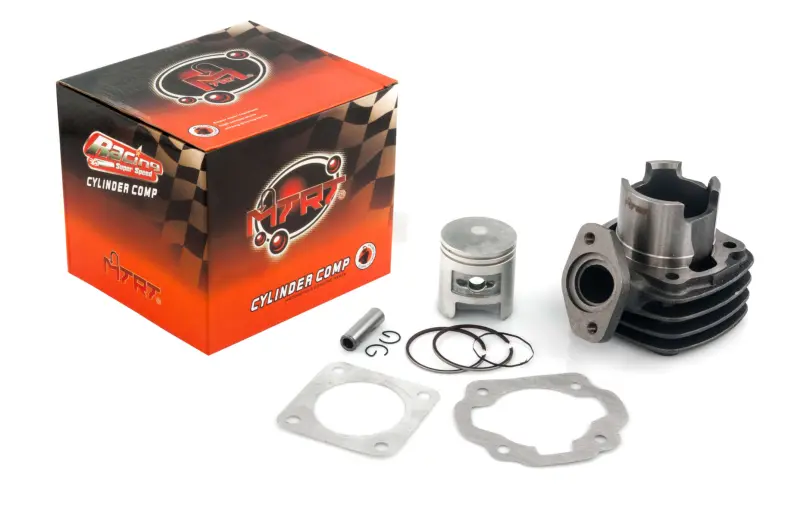

До набору входять циліндр, поршень, поршневі кільця, палець діаметром 10 мм, стопорні кільця та дві прокладки. Разом ці деталі утворюють узгоджену групу, у якій поршень рухається всередині циліндра, а кільця ущільнюють камеру згоряння. Справний стан цієї пари пов’язаний із формуванням компресії, упевненим запуском і нормальною роботою двигуна під навантаженням.

• Циліндр Ø41 мм утворює робочу поверхню для руху поршня та має вікна, необхідні для газообміну двотактного двигуна.
• Поршень і кільця працюють як узгоджена пара з циліндром, тому основні деталі не потрібно окремо добирати за діаметром.
• Палець Ø10 мм і стопорні кільця використовуються для з’єднання поршня із шатуном та фіксації пальця від осьового зміщення.
• Прокладки призначені для встановлення в місцях з’єднання циліндра з картером і головкою.

Коли потрібна заміна ЦПГ

Підставою для діагностики циліндро-поршневої частини стають зниження компресії, ускладнений запуск, втрата тяги, сторонній механічний шум, пошкодження поршня або задири на поверхні циліндра. Перед замовленням бажано розібрати двигун і визначити причину несправності. Якщо пошкодження спричинене недостатнім змащуванням, перегріванням, потраплянням сторонніх частинок або несправністю суміжних деталей, установлення нового комплекту не завершує ремонт: початкову причину потрібно усунути до запуску.

Як перевірити сумісність

Звірте модель скутера Honda PAL, виконання AF17, номінальний діаметр 41 мм і палець 10 мм. Додатково порівняйте старий циліндр за посадковою частиною, розташуванням кріпильних отворів, конфігурацією випускного та продувних вікон, формою з’єднувального фланця і прокладок. Поршень потрібно зіставити за напрямком установлення, розташуванням замків кілець і з’єднанням із шатуном. Така перевірка особливо потрібна, якщо двигун раніше ремонтували, розточували або складали з деталей іншої модифікації.

Підготовка до монтажу

До складання очищують сполучні поверхні від залишків старих прокладок і забруднень, перевіряють стан шатуна, голчастого підшипника поршневого пальця та кріплення. Кільця встановлюють без перекосу, поєднуючи їх із передбаченими фіксаторами в канавках поршня; стопорні кільця мають повністю зайняти свої посадкові місця. Під час складання деталі змащують засобом, передбаченим для цього двотактного двигуна. Кріплення затягують рівномірно за значеннями із сервісної документації Honda PAL.

Після монтажу потрібно переконатися, що поршень рухається вільно, кільця не затиснуті, з’єднання герметичні, а система змащування справна. Перший запуск і подальшу експлуатацію проводять з урахуванням рекомендацій щодо припрацювання нової циліндро-поршневої пари. Комплект підходить для відновлення штатної конфігурації Honda PAL 50 AF17 за підтвердженого діаметра 41 мм і пальця 10 мм.
