ЦПГ Honda TACT 50 AF16 Ø41 SEE Taiwan

Циліндро-поршнева група Honda TACT 50 AF16 Ø41

Комплект призначений для ремонту двигуна скутера Honda TACT 50 з позначенням AF16. Номінальний діаметр циліндра 41 мм відповідає стандартному розміру для цієї модифікації. ЦПГ застосовують у разі зношення циліндра та поршня, зниження компресії, ускладненого запуску, стороннього шуму або пошкодження деталей після перегрівання чи прихоплення. Встановлення узгодженого комплекту дає змогу одночасно замінити основні сполучені деталі, не підбираючи циліндр і поршень окремо.

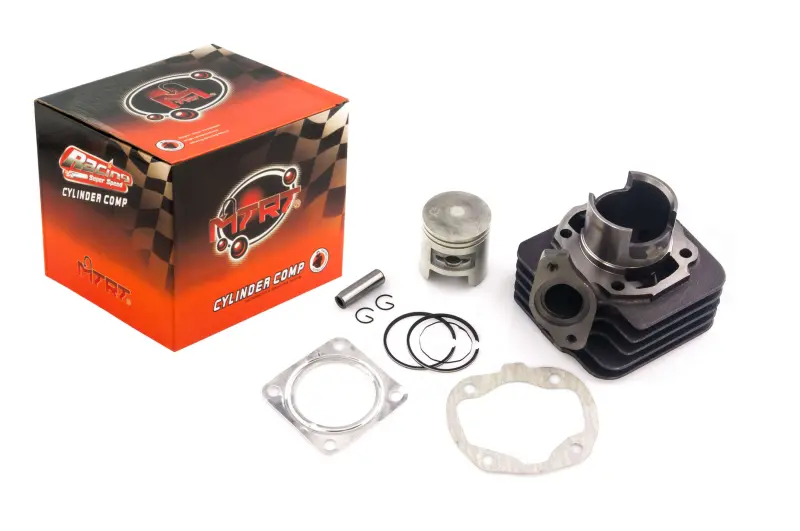

До набору входять циліндр із повітряним охолодженням, поршень, поршневі кільця, палець, стопорні кільця та прокладки. Ребриста зовнішня поверхня циліндра збільшує площу відведення тепла під час руху скутера. Поршень разом із кільцями рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через палець на шатун. Стан і правильна посадка цих деталей безпосередньо пов’язані з компресією, запуском двигуна та стабільністю його роботи.

Що врахувати під час підбору

• Модель: комплект розрахований на Honda TACT 50; одного збігу марки скутера недостатньо.
• Модифікація двигуна: перед замовленням потрібно підтвердити позначення AF16.
• Діаметр: циліндр і поршень мають номінальний розмір 41 мм. Його не можна плутати з ремонтними варіантами 41,25–43 мм та збільшеною ЦПГ 44 мм.
• Конструкція: порівняйте зі знятим циліндром розташування кріпильних отворів, вікон, випускного патрубка та форму посадкових площин.
• Поршнева частина: перевірте відповідність пальця, стопорних канавок і розташування замків кілець конструкції старого комплекту.

Позначення AF16 має особливе значення під час вибору: у лінійці Honda TACT використовувалися різні двигуни та варіанти циліндрів. Деталь зі схожим діаметром не стає сумісною автоматично. Якщо двигун раніше розточували, оснащували збільшеним циліндром або ремонтували деталями іншої версії, розмір потрібно визначати за фактичною конфігурацією мотора, а не лише за назвою скутера.

Підготовка та встановлення

До складання потрібно визначити причину пошкодження попередньої ЦПГ. Глибокі задири, сліди перегрівання або зруйновані кільця можуть бути пов’язані не лише з природним зношенням. Перевіряють стан шатуна й голчастого підшипника, відсутність неприпустимого люфту, справність подавання мастила, герметичність впуску та чистоту каналів. Без усунення першопричини новий циліндр і поршень можуть швидко зазнати повторного пошкодження.

Посадкові поверхні очищають від залишків старих прокладок, не допускаючи потрапляння забруднень усередину двигуна. Кільця встановлюють у передбачене поршнем положення без надмірного розтягування, а палець фіксують стопорними кільцями в канавках. Циліндр надягають плавно, контролюючи положення кілець і не застосовуючи ударного навантаження. Прокладки розміщують на відповідних площинах, а кріплення затягують рівномірно згідно з вимогами сервісної документації Honda для двигуна AF16.

Після монтажу перевіряють вільний рух механізму, герметичність з’єднань і роботу системи змащення. Перший запуск виконують лише після повного складання впуску, випуску та охолоджувальних кожухів. У початковий період двигун не варто одразу піддавати тривалому максимальному навантаженню: поршню, кільцям і поверхні циліндра потрібне правильне припрацювання. Такий порядок сприяє стабільній компресії та запобігає локальному перегріванню нових деталей.
