ЦПГ SEE Honda DIO ZX 72 см³, Ø48 мм, палець 12 мм

ЦПГ SEE для Honda DIO ZX 72 см³, Ø48 мм

Циліндро-поршнева група призначена для ремонту двотактних двигунів скутерів Honda DIO. Комплект із циліндром діаметром 48 мм і поршневим пальцем 12 мм розрахований на конфігурацію об’ємом 72 см³. Його застосовують для відновлення двигуна в разі зношення циліндра та поршня, зниження компресії, ускладненого запуску або появи механічного шуму з боку поршневої частини.

Призначення та робота у двигуні

Циліндр спрямовує рух поршня, а поршневі кільця ущільнюють простір над ним під час стискання паливоповітряної суміші. Поршневий палець з’єднує поршень із шатуном, стопорні кільця утримують палець від осьового зміщення. Стан цих деталей впливає на компресію, стабільність запуску та здатність двигуна розвивати тягу. Заміна всієї групи дає змогу одночасно оновити сполучені деталі замість установлення нового поршня в циліндр, робоча поверхня якого вже зношена.

ЦПГ використовують у разі задирів на циліндрі або поршні, зношення канавок і кілець, пошкодження днища поршня чи після діагностики недостатньої компресії. До розбирання двигуна подібні симптоми потрібно відокремити від несправностей подавання пального, запалювання та негерметичності впуску. Це допомагає визначити причину ремонту й не обмежуватися заміною деталей без перевірки інших систем двотактного двигуна.

Сумісність та основні параметри

• Призначення: циліндро-поршнева група для двотактного скутерного двигуна Honda DIO.
• Робочий об’єм конфігурації: 72 см³.
• Діаметр циліндра: 48 мм.
• Діаметр поршневого пальця: 12 мм.
• Виробник: SEE / SHENG-E, Тайвань.
• Заявлені модифікації: AF27/AF28 та AF34/AF35, зокрема версії Super Dio, Dio SR, Dio ZX, Dio XR Baja, Dio Fit, Live Dio, Dio Cesta і Dio ST.

Назва моделі скутера не повинна бути єдиним критерієм добору. Перед замовленням потрібно визначити код двигуна та модифікацію рами, виміряти діаметр старого поршня і його пальця, зіставити посадкову площину циліндра, розташування шпильок, форму каналів і кріплення випускного патрубка. Особливо ретельно перевіряють двигуни, які раніше ремонтували або переробляли: встановлена в них поршнева частина може відрізнятися від заводської конфігурації конкретного скутера.

Склад комплекту

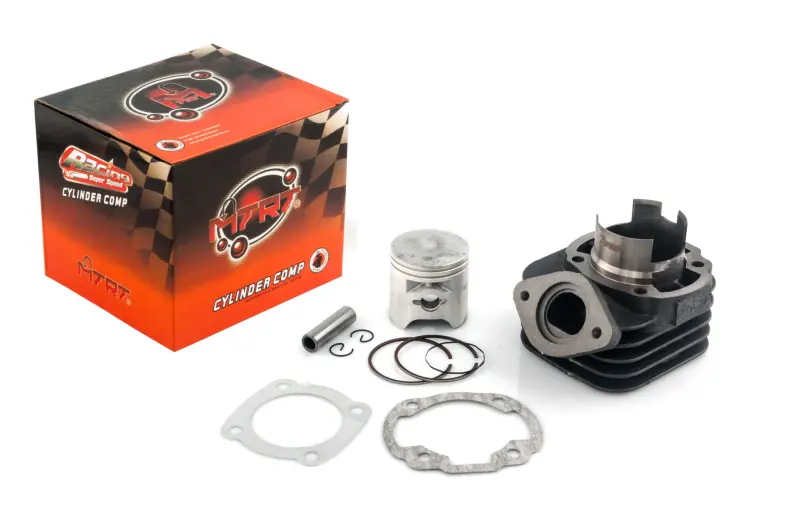

До набору входять ребристий циліндр повітряного охолодження, поршень, комплект поршневих кілець, палець, два стопорні кільця та дві прокладки для встановлення циліндра. Такий склад охоплює основні позиції, потрібні під час заміни циліндра й поршня. Головка циліндра до цього набору не входить, тому її стан і відповідність діаметру 48 мм перевіряють окремо.

Підготовка та встановлення

Монтаж виконують на чистому розібраному двигуні. Перед складанням привалкові поверхні очищають від залишків старих прокладок і нагару, не допускаючи потрапляння абразиву та сміття до картера. Потрібно перевірити шатун і підшипник його верхньої головки, стан шпильок, різьби, головки циліндра та випускного з’єднання. Якщо ці деталі мають помітний люфт, пошкодження або деформацію, їх обслуговують до встановлення нової ЦПГ.

Поршневі кільця монтують з урахуванням положення фіксувальних штифтів у канавках поршня. Стопорні кільця пальця повинні повністю ввійти у свої посадкові канавки. Циліндр надягають без перекосу та надмірного зусилля, попередньо забезпечивши змащення тертьових поверхонь оливою, придатною для двотактного двигуна. Кріплення затягують рівномірно за схемою та з моментом, передбаченим ремонтною документацією конкретного двигуна.

Після складання перевіряють герметичність з’єднань, роботу системи змащення, налаштування подавання пального та відсутність сторонніх звуків. Перші режими роботи обирають без тривалого максимального навантаження, контролюючи температуру й поведінку двигуна. Точний добір, охайне складання та справність пов’язаних систем потрібні для нормального припрацювання циліндра, поршня і кілець.
