ЦПГ SEE Honda Dio ZX 65 см³ Ø44, палець 12 мм

ЦПГ SEE для Honda Dio ZX 65 см³

Комплект циліндро-поршневої групи призначений для ремонту та відновлення двотактного двигуна скутера Honda Dio ZX. Основна підтверджена застосовність — модифікації AF34 і AF35. Циліндр діаметром 44 мм розрахований на конфігурацію об’ємом 65 см³, а поршень з’єднується із шатуном пальцем діаметром 12 мм. Ці параметри потрібно враховувати разом: збіг лише назви моделі без перевірки двигуна, діаметра поршня та пальця не забезпечує правильного встановлення.

ЦПГ утворює камеру, у якій поршень рухається всередині циліндра, стискає паливоповітряну суміш і передає зусилля на шатун та колінчастий вал. Стан сполучених поверхонь, поршневих кілець і канавок впливає на компресію, запуск двигуна та його поведінку під навантаженням. Комплект доречний для ремонту в разі зношення циліндра й поршня, появи задирів, пошкодження кілець або помітного зниження компресії, якщо діагностика пов’язує несправність саме із циліндро-поршневою групою.

Склад і основні параметри

• Тип: циліндро-поршнева група для двотактного скутерного двигуна.
• Виробник: Sheng-E / SEE, Тайвань.
• Розрахунковий об’єм: 65 см³.
• Діаметр циліндра та поршня: 44 мм.
• Діаметр поршневого пальця: 12 мм.
• Основна сумісність: Honda Dio ZX AF34 і AF35.

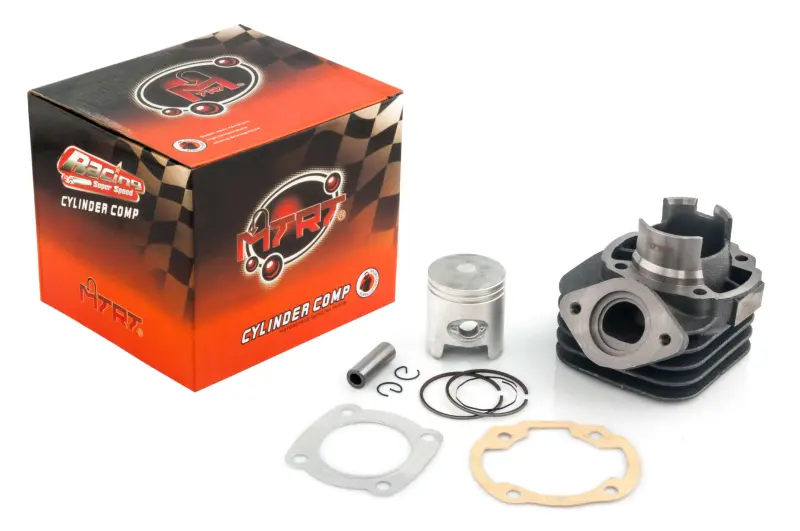

• Комплект: циліндр, поршень, поршневі кільця, палець, стопорні кільця та прокладки циліндра.

Набір основних деталей дає змогу замінити зношену циліндро-поршневу пару узгодженими компонентами. Поршень, кільця та циліндр підібрані під один номінальний діаметр, а палець, фіксатори й прокладки потрібні для складання з’єднання та ущільнення посадкових площин. Ребра на корпусі циліндра збільшують площу теплообміну в системі повітряного охолодження, а вікна циліндра забезпечують газообмін, характерний для двотактного двигуна.

Як перевірити сумісність

Перед замовленням уточніть код двигуна та модифікацію рами скутера. Для цієї версії орієнтирами є позначення AF34/AF35, діаметр 44 мм і поршневий палець 12 мм. Порівняйте зі знятою ЦПГ розташування та форму кріпильних отворів, конфігурацію вікон циліндра, посадку випускного патрубка, висоту й контур основи. Окремо перевірте стан головки циліндра, шатуна та голчастого підшипника верхньої головки шатуна: нова поршнева група не усуває люфт або пошкодження суміжних деталей.

Встановлення та перший запуск

Монтаж потребує чистих посадкових поверхонь і правильної орієнтації поршня та кілець. Кільця встановлюють без перекосу, суміщаючи їхні замки з фіксувальними штифтами в канавках поршня. Стопорні кільця пальця мають повністю увійти у свої канавки. Під час складання не можна допускати потрапляння бруду й залишків прокладок у картер, а кріплення циліндра та головки затягують рівномірно за схемою і моментом, передбаченими для конкретного двигуна.

Після встановлення потрібно переконатися, що поршень рухається вільно, кільця не затиснуті, з’єднання герметичні, а система змащування двотактного двигуна працює справно. Перші поїздки виконують без тривалого максимального навантаження, контролюючи запуск, сторонні звуки й температуру. Такий підхід допомагає перевірити якість складання та нормальне припрацювання нових сполучених деталей.
