ЦПГ Honda Dio ZX 50, Ø40 мм, палець 12 мм

Циліндро-поршнева група Honda Dio ZX 50

Комплект призначений для ремонту двотактного двигуна скутера Honda Dio ZX 50. Основні параметри для підбору — діаметр циліндра 40 мм і поршневий палець діаметром 12 мм. ЦПГ поєднує сполучені деталі камери згоряння: циліндр спрямовує рух поршня, кільця ущільнюють проміжок між ними, а палець з'єднує поршень із шатуном. Стан цієї групи безпосередньо пов'язаний із компресією, запуском двигуна та його здатністю розвивати тягу.

Призначення та причини заміни

Під час роботи поршень багаторазово переміщується всередині циліндра, а кільця підтримують необхідне ущільнення. Поступове зношення поверхні циліндра, поршня або канавок кілець збільшує проміжки та погіршує герметичність камери згоряння. Підставою для діагностики стають зниження компресії, ускладнений запуск, втрата тяги, сторонній механічний шум або сліди задирів після перегрівання чи порушення змащування.

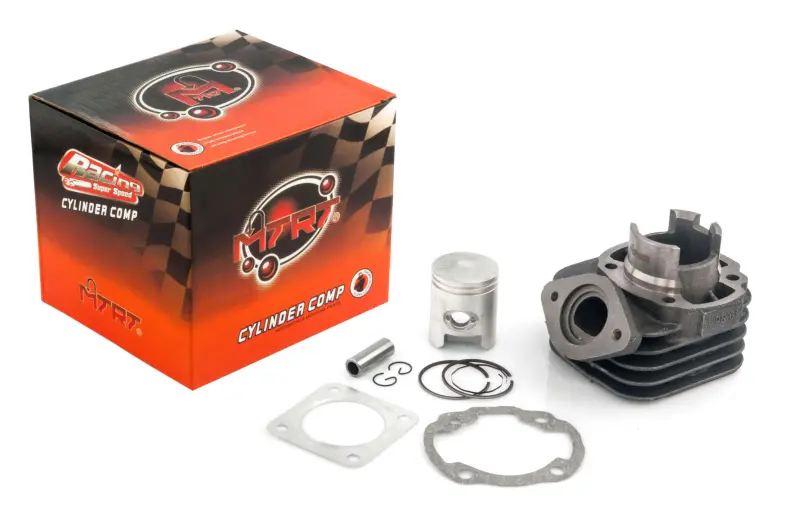

Заміна комплектом дає змогу встановити сумісні між собою циліндр і поршневі деталі без окремого підбору основних компонентів. До складу входять циліндр із ребрами повітряного охолодження, поршень, поршневі кільця, палець і стопорні кільця. Для з'єднань передбачені прокладки під циліндр і головку. Перед монтажем склад набору потрібно додатково звірити з фактично отриманою упаковкою.

Параметри та сумісність

• Призначення: циліндро-поршнева група для скутера Honda Dio ZX 50.
• Тип двигуна: двотактний, із повітряним охолодженням.
• Діаметр циліндра та поршня: 40 мм.
• Діаметр поршневого пальця: 12 мм.
• Основні деталі набору: циліндр, поршень, кільця, палець, стопорні кільця та прокладки.

Позначень Dio та ZX недостатньо для безпомилкового вибору: у сімействі Honda Dio застосовуються різні циліндри, пальці й варіанти кріплення. До замовлення необхідно встановити код двигуна або рами скутера, виміряти діаметр старого поршня й пальця, а також порівняти форму основи циліндра, розташування шпильок і конфігурацію випускного з'єднання. Особливо важливо не плутати цей варіант Ø40 мм зі збільшеними комплектами Ø44, Ø47 або Ø48 мм, розрахованими на іншу конфігурацію.

Для скутерів із раніше відремонтованим або зміненим двигуном підбір лише за моделлю рами небажаний. Потрібно перевірити, чи не розточувався картер, чи не встановлювався інший колінчастий вал і чи відповідає головка циліндра діаметру 40 мм. Старі прокладки не варто використовувати як єдиний шаблон: їхня форма могла змінитися під час демонтажу. Надійніше зіставити всі посадкові контури безпосередньо з циліндром і деталями двигуна.

Рекомендації зі встановлення

Монтаж ЦПГ потребує розбирання верхньої частини двигуна та точного дотримання напрямку поршня, положення замків кілець і орієнтації циліндра. Перед складанням очищують посадкові поверхні, видаляють залишки попередніх прокладок і стежать, щоб до картера не потрапив бруд. Поршневі кільця встановлюють без перекручування та надмірного розтискання, суміщаючи їх із передбаченими фіксаторами в канавках. Стопорні кільця пальця мають повністю зайняти свої посадкові місця.

Одночасно доцільно перевірити шатун, голчастий підшипник пальця, колінчастий вал, стан головки та герметичність впускного тракту. Якщо попередня ЦПГ отримала задири через недостатнє змащування, перегрівання або потрапляння сторонніх частинок, причину несправності усувають до запуску нового комплекту. Після складання перевіряють вільне переміщення поршня, компресію та відсутність витоків, а режим первинного припрацювання обирають відповідно до вимог двигуна й використовуваної оливи.

Ця ЦПГ підходить для відновлення штатної розмірності Honda Dio ZX 50 за підтверджених параметрів Ø40 мм і пальця 12 мм. Ретельна перевірка двигуна перед придбанням та акуратне встановлення допомагають уникнути невідповідності посадкових місць і повторного ремонту.
