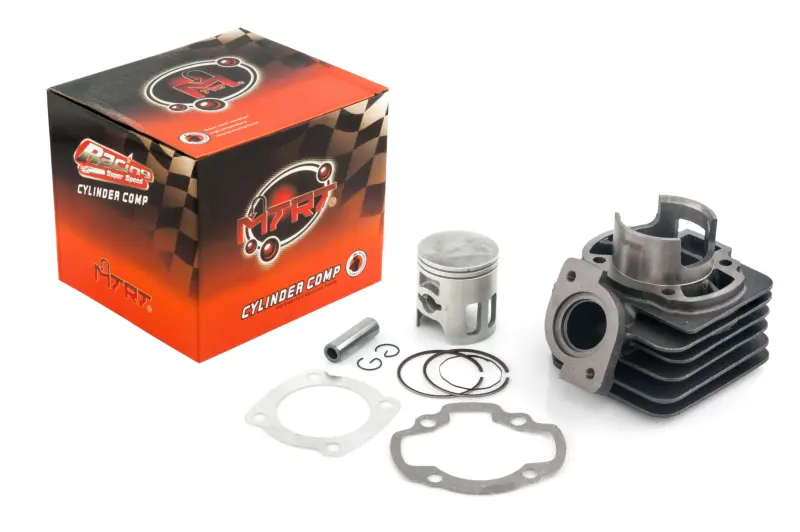

ЦПГ SEE Honda DIO 75 см³, Ø47 мм, палець 12 мм

ЦПГ SEE для Honda DIO 75 см³

Циліндро-поршнева група призначена для ремонту двигуна сумісного скутера Honda DIO. Виконання розраховане на робочий об’єм 75 см³, діаметр циліндра 47 мм і поршневий палець діаметром 12 мм. Ці параметри визначають посадку поршня в циліндрі та його з’єднання із шатуном, тому їх потрібно перевірити до розбирання двигуна або порівняти з деталями демонтованої групи.

ЦПГ утворює робочу камеру двигуна: поршень рухається всередині циліндра, а поршневі кільця забезпечують необхідне ущільнення. Від стану сполучених поверхонь і правильності складання залежать компресія, впевнений запуск та стабільна робота мотора. Заміна групи актуальна за вираженого зношення циліндра й поршня, появи задирів, пошкодження кілець або їхніх канавок, зниження компресії, стороннього механічного шуму та погіршення тяги. Перед ремонтом причину несправності варто визначити діагностикою, адже подібні ознаки можуть бути пов’язані й з іншими системами двигуна.

Основні параметри

• Призначення: циліндро-поршнева група двигуна скутера.
• Сумісна серія: Honda DIO.
• Заявлений робочий об’єм: 75 см³.
• Діаметр циліндра: 47 мм.
• Діаметр поршневого пальця: 12 мм.
• Виробник: SEE / SHENG-E.
• Країна виробництва: Тайвань.

Як правильно підібрати

Однієї назви Honda DIO для точного вибору недостатньо: на скутерах цієї серії застосовуються різні варіанти двигунів і циліндрів. До придбання перевірте позначення моделі та двигуна, фактичний діаметр старого циліндра, діаметр поршневого пальця, розташування кріпильних отворів, форму каналів і сполучення з головкою циліндра та випускною системою. Параметри Ø47 мм і 12 мм мають збігатися одночасно. Якщо двигун раніше ремонтували або збільшували його об’єм, орієнтуватися лише на заводську модель скутера не можна — встановлена конфігурація могла бути змінена.

Заздалегідь оцініть стан головки циліндра, колінчастого вала, шатуна та підшипника поршневого пальця. Люфт, пошкодження посадкових поверхонь або сліди перегрівання здатні скоротити ресурс нових деталей. Прокладки й ущільнювані площини добирають відповідно до конкретної конфігурації двигуна; застосування невідповідних деталей може змінити взаємне положення компонентів і порушити герметичність з’єднань.

Установлення та перший запуск

Монтаж ЦПГ потребує чистоти й точного дотримання послідовності складання. Перед установленням очищають сполучені площини, перевіряють вільний рух кілець у канавках, стан фіксаторів пальця та відсутність пошкоджень на робочих поверхнях. Кільця не можна надмірно розтягувати або встановлювати із зайвим зусиллям. Кріплення циліндра й головки затягують рівномірно з моментом, установленим для конкретного двигуна.

Після складання потрібно перевірити герметичність з’єднань, справність подавання мастила та відповідність налаштування паливної системи конфігурації мотора. Перші запуски виконують із контролем сторонніх звуків і температури. ЦПГ SEE з параметрами Ø47 мм і палець 12 мм підходить для ремонту Honda DIO лише після підтвердження конкретної модифікації двигуна та всіх приєднувальних розмірів.
