ЦПГ SEE Taiwan для Honda DIO 50, Ø39 мм, палець 12 мм

ЦПГ SEE Taiwan для Honda DIO 50

Комплект циліндро-поршневої групи призначений для ремонту двигуна скутера Honda DIO 50. Його обирають у разі зношення циліндра та поршня, появи задирів, зниження компресії, ускладненого запуску або помітної втрати тяги, якщо діагностика пов’язує несправність саме з циліндро-поршневою групою. Номінальний діаметр циліндра становить 39 мм, діаметр поршневого пальця — 12 мм. Ці параметри потрібно звірити до розбирання двигуна або безпосередньо з демонтованими деталями.

Призначення та склад комплекту

Циліндр спрямовує рух поршня, а поршневі кільця забезпечують ущільнення в циліндрі під час роботи двигуна. Поршневий палець з’єднує поршень із шатуном, стопорні кільця утримують палець від осьового зміщення. Спільна заміна сполучених деталей допомагає уникнути ситуації, коли новий поршень установлюють у циліндр із критичним зношенням або пошкодженою робочою поверхнею.

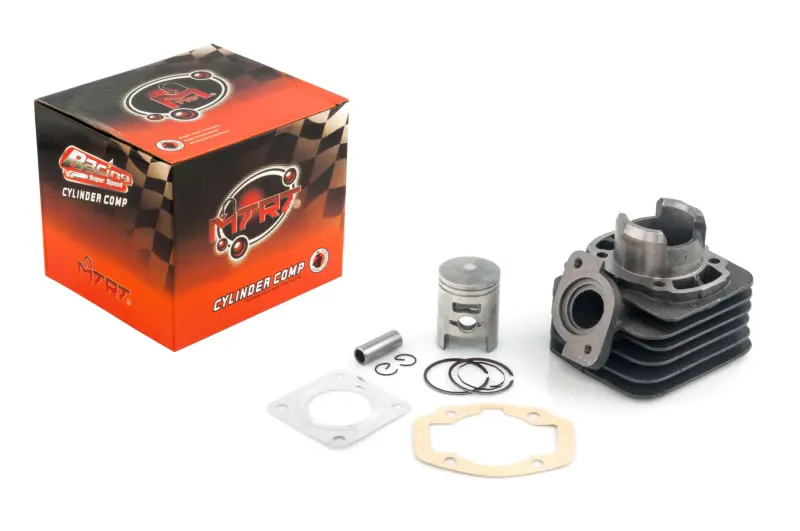

До набору входять циліндр із ребрами охолодження, поршень, два поршневі кільця, поршневий палець, два стопорні кільця та дві прокладки. Таке виконання підходить для комплексного ремонту ЦПГ без окремого добирання основних деталей набору. Перед монтажем слід перевірити стан кожної позиції, відповідність прокладок посадковим поверхням і вільне переміщення кілець у призначених для них канавках.

Що перевірити під час вибору

• Модель техніки: комплект заявлений для скутерів Honda DIO 50, проте конкретну модифікацію двигуна потрібно уточнити до встановлення.
• Діаметр циліндра: 39 мм має відповідати потрібному розміру ЦПГ.
• Поршневий палець: його діаметр становить 12 мм; інший розмір не дасть змоги правильно з’єднати поршень із шатуном.
• Посадкова геометрія: порівняйте розташування кріпильних отворів, впускного й випускного вікон, форму основи циліндра та контури прокладок зі знятою деталлю.
• Стан сполучених деталей: до складання перевірте шатун, підшипник верхньої головки, площини прилягання та кріплення циліндра.

Позначення Honda DIO охоплює кілька версій скутерів і двигунів, тому одного збігу марки та робочого об’єму недостатньо. Для впевненого вибору одночасно зіставляють діаметр циліндра, розмір пальця та конструкцію демонтованої ЦПГ. Якщо двигун раніше ремонтували або замінювали, орієнтуватися потрібно на його фактичну конфігурацію, а не лише на модель кузова.

Установлення та початок експлуатації

Монтаж виконують на очищені посадкові поверхні без залишків старих прокладок і забруднень. Під час складання необхідно дотримуватися положення поршня та кілець, передбаченого конструкцією двигуна, надійно встановлювати стопорні кільця й виконувати вимоги сервісного посібника Honda DIO щодо послідовності затягування кріплення. Потрапляння абразиву всередину двигуна, перекіс циліндра або неправильне розміщення кілець здатні пошкодити нові деталі вже під час першого запуску.

Разом із заміною ЦПГ доцільно визначити причину попереднього пошкодження. Сліди перегрівання, недостатнього змащування, потрапляння забруднень або сторонній люфт у шатунному механізмі потребують усунення до остаточного складання. Після запуску контролюють відсутність стороннього шуму та витоків у місцях з’єднань. У початковий період експлуатації двигуну дають припрацюватися без тривалої роботи під граничним навантаженням, дотримуючись рекомендацій з обслуговування конкретної версії Honda DIO.
