Голчастий сепаратор барабана зчеплення Husqvarna 137/142 BEST

Голчастий сепаратор барабана зчеплення Husqvarna 137/142 BEST

Деталь призначена для обслуговування механізму зчеплення бензопил Husqvarna 137 і Husqvarna 142. Сепаратор установлюється між приводним валом і барабаном зчеплення, підтримує барабан та забезпечує його обертання відносно вала. Це невелика, проте функціонально важлива частина приводу ланцюга: стан опори барабана впливає на правильне розташування сполучених деталей і характер їхнього руху.

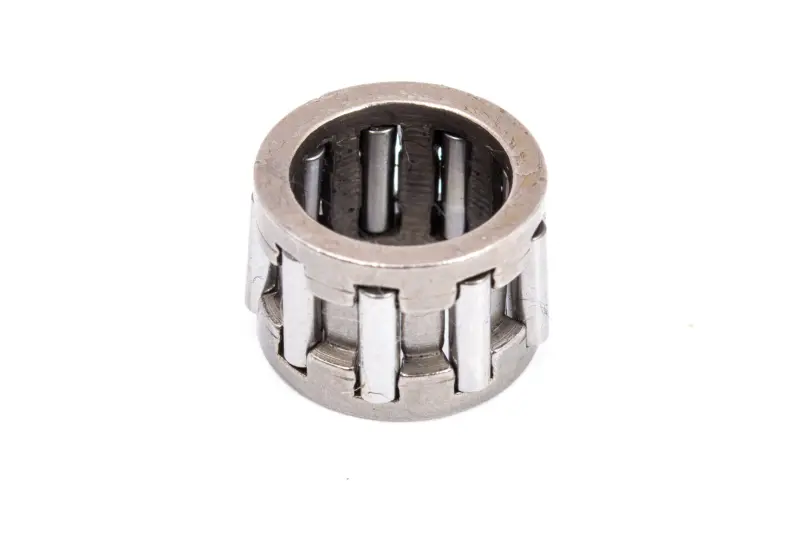

Конструкція має вигляд циліндричної обойми з центральним отвором та розміщеними по колу голчастими роликами. Така форма відповідає місцю встановлення всередині барабана зчеплення. Обойма утримує ролики на визначеній відстані один від одного, а ролики сприймають контакт між валом і внутрішньою поверхнею барабана. Сепаратор застосовують під час ремонту, планового обслуговування або відновлення розібраного механізму зчеплення сумісної бензопили.

Що перевірити під час підбору

Сумісність із Husqvarna 137/142 є основним орієнтиром, однак перед установленням потрібно зіставити деталь зі знятим підшипником і конфігурацією конкретної пили. У техніці різних років випуску та виконань можуть використовуватися відмінні варіанти барабана. Для точного вибору порівнюють посадковий діаметр вала, внутрішній діаметр барабана, зовнішній і внутрішній діаметри сепаратора, його ширину та форму обойми.

• Модель бензопили: виріб заявлений для Husqvarna 137 і Husqvarna 142.
• Місце встановлення: опора барабана в механізмі зчеплення бензопили.
• Тип конструкції: циліндрична обойма з голчастими роликами та центральним отвором.
• Перевірка перед монтажем: розміри й посадку слід порівняти зі знятою деталлю, валом і внутрішньою поверхнею барабана.

Коли сепаратор потребує уваги

Перевірка цієї деталі доречна під час розбирання зчеплення, обслуговування барабана або появи помітного люфту барабана на валу. Підставою для заміни також є пошкоджена обойма, відсутні чи деформовані ролики, сліди заклинювання та нерівномірне обертання знятого барабана. Оцінювати потрібно всю ділянку встановлення: новий сепаратор не усуне несправність, якщо вал або посадкова поверхня барабана вже мають виражене зношення чи пошкодження.

Перед складанням посадкове місце очищають від забруднень і залишків старого мастила, після чого перевіряють вал, барабан, шайби та фіксувальні деталі. Голчастий підшипник потребує змащування, передбаченого інструкцією з обслуговування бензопили. Мастило наносять помірно й рівномірно, не залишаючи сухих роликів і не заповнюючи навколишній простір надмірною кількістю складу. Після монтажу барабан має обертатися без заїдань і надмірного бічного переміщення.

Роботи виконують на охололій бензопилі з унеможливленим випадковим запуском двигуна. Порядок зняття кришки, пиляльної гарнітури, барабана та кріпильних деталей визначають за сервісною схемою відповідної модифікації Husqvarna 137 або 142. Під час складання потрібно повернути шайби й фіксатори у вихідній послідовності, переконатися в правильній посадці сепаратора та вручну перевірити рух барабана до запуску пили.

Сепаратор BEST підійде для ремонту, коли потрібна окрема голчаста опора барабана зчеплення, а інші сполучені деталі придатні до подальшої експлуатації. Якщо барабан, зірочка, вал або фіксатори також зношені, їх перевіряють і підбирають окремо. Такий підхід допомагає відновити механізм без установлення нової деталі в пошкоджене посадкове місце.
