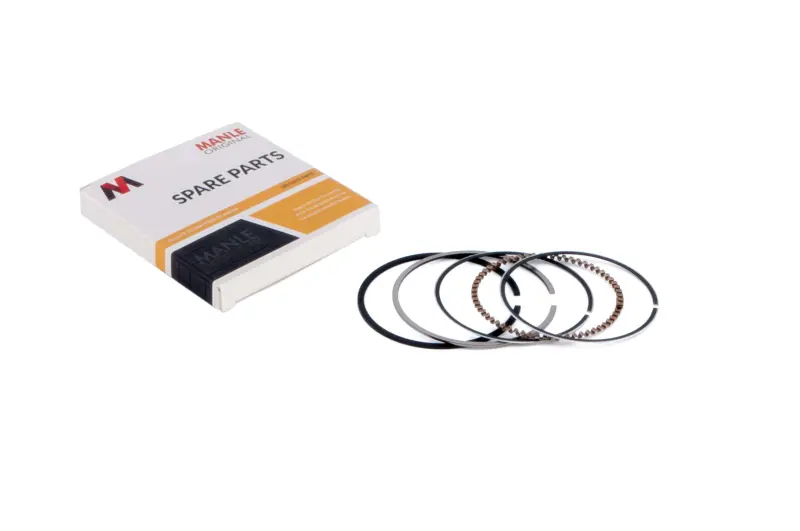

Поршневі кільця MANLE Active 110 STD Ø52,40, мод. A

Поршневі кільця MANLE для Active 110 STD Ø52,40

Набір призначений для поршня стандартного розміру діаметром 52,40 мм у циліндро-поршневій групі мопеда Active 110, зокрема Viper Active. Кільця встановлюються в канавки поршня та постійно контактують зі стінкою циліндра. Їхні завдання — ущільнювати проміжок між поршнем і циліндром, підтримувати компресію та регулювати кількість оливи на робочій поверхні.

Позначення STD вказує на стандартний розмір. Такий варіант обирають для циліндра й поршня з номінальним діаметром 52,40 мм, якщо під час ремонту не застосовували деталі збільшеного ремонтного розміру. Модифікацію товару позначено як mod. A. Її потрібно враховувати окремо від діаметра: кільця одного номінального розміру можуть відрізнятися профілем, висотою та розташуванням у поршневих канавках.

Призначення кілець у двигуні

Під час руху поршня кільця притискаються до поверхні циліндра та обмежують прорив газів із камери згоряння. Водночас оливознімна частина набору розподіляє оливну плівку й відводить надлишок оливи. Справна робота цих деталей впливає на компресію, тягу двигуна, витрату оливи та кількість диму у вихлопі. У разі зношення кілець можливі зниження компресії, погіршення запуску, втрата тяги й підвищена витрата оливи, проте перед ремонтом потрібно оцінити також стан поршня та циліндра.

Що перевірити під час підбору

• Модель техніки: набір розрахований на Active 110 та вказаний для Viper Active.
• Діаметр: номінальний розмір кілець становить 52,40 мм.
• Розмірна група: STD застосовується з деталями стандартного, а не збільшеного ремонтного розміру.
• Виконання: профіль кожного кільця, кількість канавок, їхня ширина й розташування мають відповідати встановленому поршню.
• Модифікація: перед установленням потрібно переконатися, що виконання mod. A відповідає конкретній версії поршня.

Орієнтуватися лише на робочий об’єм 110 см³ недостатньо. Двигуни та поршні одного об’єму можуть мати різні розміри й конструкцію канавок. Для точного вибору порівнюють діаметр циліндра, розмірну групу, конфігурацію старого набору та параметри поршня. Якщо циліндр розточували або встановлювали поршень збільшеного розміру, кільця STD Ø52,40 для такої конфігурації не підходять.

Підготовка до встановлення

Перед складанням перевіряють стан дзеркала циліндра, зношення поршня та чистоту канавок. Нагар у канавках видаляють так, щоб не пошкодити їхні крайки. Кожне кільце розміщують у призначеній для нього канавці з урахуванням профілю та орієнтації. Замки розводять по колу відповідно до схеми складання двигуна, а кільця встановлюють без надмірного розтягування та перекручування.

Зазори в замках і канавках контролюють за вимогами до конкретного двигуна; універсальне значення для всіх версій Active 110 застосовувати не можна. Якщо циліндр має помітне зношення, задири або порушення геометрії, встановлення лише нових кілець може не відновити нормальну компресію. У такому разі циліндр, поршень і кільця розглядають як взаємопов’язаний комплект деталей та визначають спосіб ремонту після вимірювань.

MANLE Active 110 STD Ø52,40 mod. A підходить для планового відновлення циліндро-поршневої групи за умови підтвердженого стандартного розміру. Точне звіряння перед складанням допомагає уникнути невідповідності поршневим канавкам і дає кільцям змогу правильно виконувати ущільнювальну та оливорегулювальну функції після ремонту.
