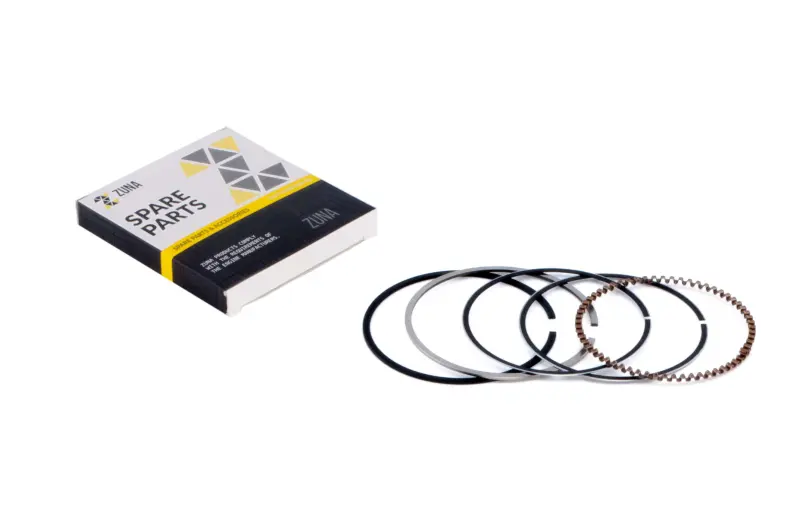

Поршневі кільця 4T CB/CG Ø63,50 мм 150/200 см³ STD ZUNA mod.A

Поршневі кільця ZUNA для 4-тактних двигунів CB/CG

Комплект призначений для ремонту циліндро-поршневої групи двигунів типу CB/CG із діаметром циліндра 63,50 мм. У позначенні моделі вказані застосування для чотиритактного двигуна, діапазон 150/200 см³, виконання STD і варіант mod.A. Кільця встановлюються в канавки поршня та під час його руху контактують зі стінкою циліндра, виконуючи два основні завдання: ущільнюють простір над поршнем і регулюють кількість мастила на поверхні циліндра.

Компресійні кільця обмежують прорив газів із камери згоряння до картера. Справне ущільнення допомагає циліндру створювати потрібну компресію, від якої залежать запуск двигуна, стабільність його роботи та віддача під навантаженням. Маслознімна частина комплекту прибирає надлишок мастила зі стінки циліндра й залишає шар, необхідний для руху поршня. Тому стан кілець безпосередньо пов’язаний із витратою мастила, димністю вихлопу та чистотою камери згоряння.

Коли потрібно перевірити кільця

Підставою для діагностики циліндро-поршневої групи можуть бути зниження компресії, погіршення тяги, ускладнений запуск, збільшення витрати мастила або сизий дим із вихлопної системи. Ці ознаки не завжди вказують лише на кільця: подібні симптоми виникають через зношення циліндра, поршня, поршневих канавок, клапанів чи ущільнень. Перед ремонтом необхідно виміряти циліндр і оцінити стан суміжних деталей. Встановлення нових кілець у зношений або деформований циліндр не усуває порушення його геометрії.

Що звірити перед замовленням

• Діаметр: комплект розрахований на циліндр Ø63,50 мм; значення перевіряють вимірюванням, а не лише за заявленим об’ємом двигуна.
• Тип двигуна: у призначенні вказані чотиритактні мотори сімейства CB/CG на 150/200 см³.
• Розмірне виконання: позначення STD має відповідати потрібному варіанту поршня та циліндра.
• Профіль комплекту: варіант mod.A слід зіставити з конструкцією старих кілець і канавок поршня, що використовується.
• Посадкові параметри: потрібно перевірити кількість канавок, висоту та профіль кожного кільця, а також глибину канавок. Однаковий діаметр циліндра не підтверджує повну взаємозамінність.

Підготовка та встановлення

До складання поршень очищають від нагару, а канавки оглядають на зношення, забруднення й пошкодження. Циліндр перевіряють за діаметром, овальністю, конусністю та станом поверхні. Кожне кільце попередньо встановлюють у циліндр без перекосу та вимірюють проміжок у замку відповідно до вимог конкретного двигуна. Також перевіряють бічний і тильний проміжки в канавці поршня. Ці операції дають змогу переконатися, що деталі вільно працюватимуть після нагрівання та правильно прилягатимуть до циліндра.

Кільця встановлюють спеціальними щипцями, не перекручуючи та не розтягуючи їх більше, ніж потрібно. Якщо на деталях є позначення сторони встановлення, їх орієнтують відповідно до інструкції комплекту й двигуна. Компресійні кільця розміщують у призначених для них канавках, компоненти маслознімної частини складають у встановленій послідовності, а замки розводять по колу згідно з ремонтною документацією мотора. Перед введенням поршня циліндр і кільця змащують чистим моторним мастилом, після чого застосовують обтискач кілець. Якщо поршень рухається з помітним опором, його не можна проштовхувати силою: спочатку перевіряють положення всіх компонентів.

ZUNA Ø63,50 мм STD mod.A підходить для планового ремонту лише після точного зіставлення двигуна, фактичного діаметра циліндра та параметрів поршневих канавок. Такий підхід допомагає відновити герметичність циліндра й належний контроль мастила без ризику помилкового вибору лише за об’ємом 150 або 200 см³.
