Щітки генератора для моторолера Муравей JING

Щітки генератора для моторолера Муравей JING

Щітки JING призначені для ремонту щіткового механізму генератора моторолера Муравей. Вони підтримують ковзний контакт із колектором і беруть участь у передаванні струму між нерухомою частиною механізму та колектором, що обертається. Під час експлуатації контактні бруски поступово коротшають, тому стан щіток перевіряють під час обслуговування генератора, за нестабільного заряджання, помітного іскріння або появи значної кількості щіткового пилу.

Призначення та конструкція

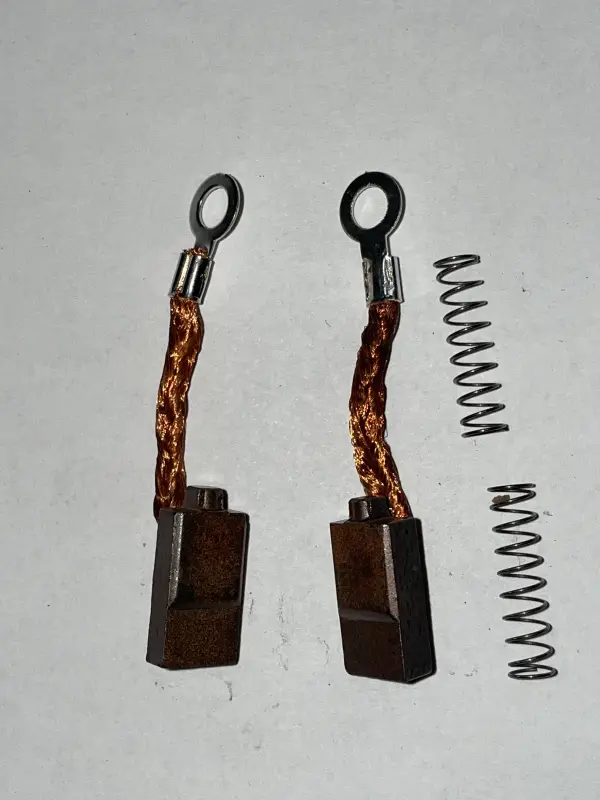

Кожна щітка з’єднана з гнучким плетеним провідником. Таке з’єднання дає контактному бруску змогу переміщуватися у щіткотримачі в міру зношування, не створюючи зайвого навантаження на місце кріплення. На кінці провідника розташований кільцевий наконечник для гвинтового з’єднання. Притискання до колектора забезпечують окремі гвинтові пружини: вони утримують контактну поверхню щітки біля обертової деталі та компенсують поступове зменшення її довжини.

• Гнучкі провідники не заважають вільному ходу щіток у напрямних щіткотримача.
• Кільцеві наконечники розраховані на фіксацію штатним гвинтовим кріпленням відповідного розміру.
• Притискні пружини підтримують контакт щіток із колектором у міру їх зношування.
• Сформований контактний профіль призначений для встановлення в напрямні відповідного генератора без підрізання та довільного доопрацювання.

Що перевірити перед вибором

Назва моделі техніки є першим, але не єдиним критерієм сумісності. На моторолерах однієї серії могли застосовуватися різні виконання електрообладнання, а раніше встановлений генератор міг бути замінений. До замовлення зніміть старі щітки та зіставте їх із новою деталлю за формою і розмірами контактного бруска, розташуванням виходу провідника, довжиною гнучкого з’єднання, конфігурацією кільцевого наконечника та параметрами пружини.

• Уточніть модель моторолера та виконання встановленого генератора.
• Порівняйте поперечний переріз, довжину й форму контактної частини зі знятою щіткою.
• Перевірте, з якого боку виходить гнучкий провідник і чи достатня його довжина до місця під’єднання.
• Зіставте внутрішній діаметр кільцевого наконечника зі штатним гвинтом.
• Порівняйте довжину, діаметр і посадку пружин, адже від їхньої роботи залежить стабільність притискання.

Контактний брусок має входити в напрямну вільно, без перекосу, але й без надмірного бічного люфту. Не варто підпилювати невідповідну щітку для встановлення в інший щіткотримач: зміна геометрії може порушити її переміщення та положення відносно колектора.

Заміна та перевірка стану

Перед розбиранням від’єднують акумулятор і звільняють доступ до щіткового механізму. Під час зняття старих деталей доцільно зберегти їхнє розташування, щоб правильно встановити провідники, наконечники та пружини. Напрямні очищають від сухого щіткового пилу й відкладень. Оливу та пластичні мастила на контактну поверхню, у напрямні й на колектор не наносять: забруднення погіршує ковзний контакт і може заважати вільному руху щіток.

Одночасно оглядають колектор. Виражені борозни, підгоряння, нерівність поверхні або сліди сильного іскріння потребують усунення причини, інакше нові щітки можуть швидко зноситися. Перевіряють також стан щіткотримачів: контактні бруски мають переміщуватися без заїдання, гнучкі провідники не повинні натягуватися, а кільцеві наконечники слід надійно закріпити.

Після встановлення пружини розташовують так, щоб вони притискали щітки в напрямку колектора та не впиралися у провідники. Перед остаточним складанням переконуються, що обидві щітки рухаються вільно й повертаються під дією пружин. Першу перевірку виконують із контролем заряджання, стороннього шуму та іскріння. Якщо проблема зберігається, додатково перевіряють колектор, щіткотримачі, з’єднання та інші компоненти генератора — заміна щіток усуває несправність лише тоді, коли її причиною було зношення або пошкодження щіткового механізму.
