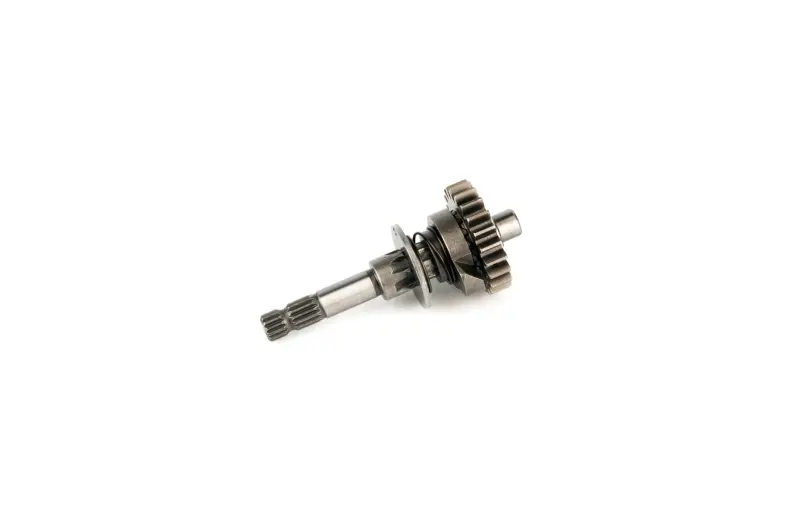

Вал кікстартера КПП Муравей у зборі JING

Вал кікстартера КПП Муравей у зборі JING

Деталь призначена для механізму ножного запуску моторолера «Муравей». Під час натискання на пусковий важіль вал приймає зусилля та передає його через зубчасте зачеплення пускового механізму, забезпечуючи прокручування двигуна. Виконання у зборі підходить для ремонту, коли потрібно замінити не лише сам вал, а й пов’язані з ним деталі механізму.

Призначення та конструкція

Конструкція поєднує шліцьовий вал, зубчасту шестерню, поворотну пружину та спряжені дискові деталі. Зовнішні шліци слугують для з’єднання з важелем кікстартера, а внутрішнє зачеплення бере участь у передаванні зусилля на шестерні запуску. Пружина потрібна для повернення механізму після завершення ходу важеля. Зібране виконання спрощує комплексну заміну деталей, які працюють разом і можуть мати взаємне зношення.

Потреба в ремонті зазвичай проявляється прослизанням важеля, пропусками зачеплення, заклинюванням під час ходу, неповним поверненням лапки або сторонніми ударами з боку механізму запуску. Причиною можуть бути пошкоджені шліци, деформація вала, зношення зубців або порушення роботи поворотної частини. Перед заміною варто також перевірити важіль, посадкові місця, втулки та спряжені шестерні: встановлення нового комплекту не усуне люфт чи пошкодження сусідніх деталей.

Як правильно підібрати

Ця версія заявлена для моторолера «Муравей» і належить саме до валів заводної лапки кікстартера у зборі. У продажу трапляється й окремий вал JING у виконанні mod.A, тому самої назви моделі техніки недостатньо для безпомилкового вибору. Знятий механізм потрібно порівняти з новою деталлю за загальною конфігурацією, довжиною ділянок, розташуванням ступенів, формою та кількістю шліців, діаметрами посадок, конструкцією шестерні й положенням поворотної пружини. Усі точки спряження мають відповідати штатній деталі без дороблення.

• Виконання: вал пускового механізму у зборі.
• Призначення: передавання зусилля від ножного важеля до шестерень запуску.
• Застосування: моторолер «Муравей» відповідної модифікації.
• Виробник деталі: JING.
• Основні частини конструкції: шліцьовий вал, шестерня, поворотна пружина та дискові деталі.

Перевірка та встановлення

До монтажу порівняйте нову збірку зі знятою безпосередньо на верстаку. Шліцьові з’єднання мають входити без перекосу, шестерня — збігатися з відповідною частиною за розташуванням і геометрією зачеплення, а пружина — займати передбачене конструкцією положення. Не слід компенсувати невідповідність посадок ударним встановленням, розточуванням або примусовим стягуванням корпусу.

Під час розбирання корисно зафіксувати послідовність розміщення шайб і положення пружини. Перед остаточним складанням очищають посадкові місця від забруднень та продуктів зношення, оглядають зубці, втулки й поверхню корпусу. Після встановлення перевіряють вільний хід важеля, увімкнення зачеплення та повернення без заклинювання. Лише після такої перевірки корпус можна остаточно складати.

Вал у зборі JING підходить для відновлення штатного ножного запуску, коли стара деталь має зношені шліци, пошкоджену шестерню, деформацію або несправну поворотну частину. Точне зіставлення знятого механізму особливо важливе для техніки, яку раніше ремонтували або на якій могли встановити деталі іншої модифікації.
