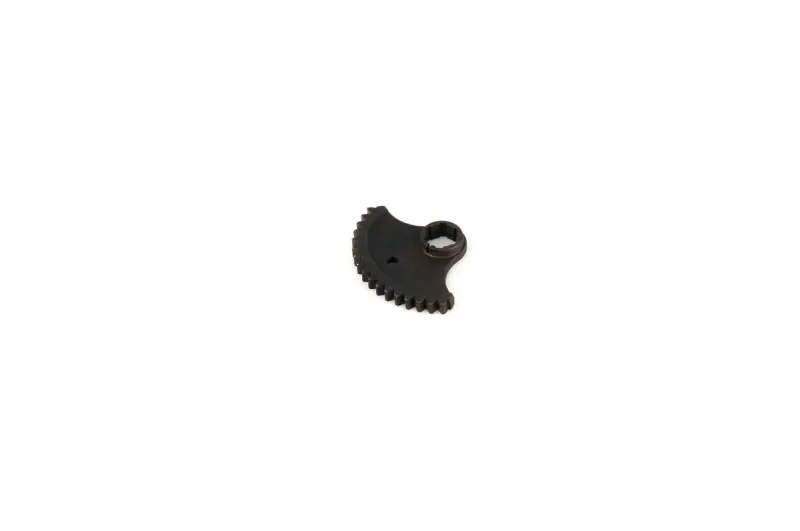

Сектор кікстартера Восход JING

Сектор кікстартера Восход JING

Деталь призначена для ремонту механізму ножного запуску мотоциклів сімейства Восход. Під час натискання на важіль кікстартера зубчаста частина сектора входить у зачеплення з відповідною деталлю та передає зусилля далі через пусковий механізм. Завдяки цьому руху двигун провертається перед запуском. Сектор потрібний у випадках, коли штатна деталь зношена, пошкоджена або більше не взаємодіє належним чином із сусідніми компонентами.

Конструкція має характерну секторну форму, дуговий ряд зубців і посадковий отвір. Ці частини одночасно визначають положення деталі та її взаємодію з валом і відповідним зачепленням. Тому під час добору недостатньо врахувати лише назву мотоцикла: геометрія сектора має відповідати конкретному виконанню встановленого механізму.

Коли потрібна заміна

Приводом для перевірки сектора можуть бути зрив важеля під час натискання, хрускіт із боку пускового механізму, неповне передавання ходу або нестабільне зачеплення. Після розбирання варто оцінити стан зубців уздовж усієї дуги. Відколи, помітне заокруглення крайок, деформація, тріщини та значний люфт у посадці заважають деталі правильно сприймати навантаження. Водночас потрібно перевірити відповідну шестерню: пошкоджені зубці на сполученій деталі можуть швидко погіршити роботу нового сектора.

Неповне повернення ніжки не завжди спричинене лише сектором. У такій ситуації додатково оглядають вал, поворотну пружину, упори, шайби та фіксатори. Комплексна перевірка допомагає визначити справжню причину несправності й уникнути повторного розбирання механізму після встановлення.

Що порівняти перед вибором

• Форму зубчастої дуги. Зіставте кількість зубців, їхній крок, профіль і довжину ділянки зачеплення зі знятою деталлю, геометрію якої ще можна перевірити.
• Посадковий отвір. Мають збігатися його конфігурація, положення відносно зубчастого ряду та спосіб з’єднання з валом.
• Загальні пропорції. Перевірте товщину, зовнішній контур, розташування виступів і відстані між функціональними поверхнями.
• Виконання механізму. Враховуйте модель і модифікацію мотоцикла, а також фактично встановлений варіант деталей ножного запуску.

Якщо старий сектор зруйнований настільки, що порівняти профіль неможливо, орієнтуйтеся на справну відповідну деталь і документацію до конкретної модифікації двигуна. Не варто припасовувати несумісний сектор сточуванням зубців або зміною посадкового отвору: таке втручання порушує геометрію зачеплення та може пошкодити сусідні компоненти.

Перевірка під час установлення

Перед складанням очистьте місце встановлення та приберіть залишки зношування. Огляньте вал, відповідні зубці, пружину, упори й кріпильні деталі. Сектор установлюють у передбачене положення з дотриманням порядку шайб і фіксаторів, визначеного для конкретного двигуна. Мастильний матеріал і спосіб його нанесення обирають за настановою з обслуговування мотоцикла.

Після складання до запуску двигуна кілька разів плавно перемістіть важіль рукою. Хід має відбуватися без заклинювання, зубці повинні входити в зачеплення без перекосу, а механізм — повертатися у вихідне положення. Якщо відчувається упор, надмірний люфт або ривки, положення деталей і правильність складання необхідно перевірити повторно. Сектор Восход JING підходить для планового відновлення ножного запуску після підтвердження збігу геометрії та виконання механізму.
