Щітки генератора ІЖ 6V без пружин JING

Щітки генератора ІЖ 6V без пружин JING

Комплект призначений для обслуговування 6-вольтового генератора мотоцикла ІЖ. Графітові контактні частини взаємодіють з обертовою поверхнею генератора та передають струм через гнучкі провідники. Щітки поступово зношуються під час експлуатації, тому їхній стан впливає на стабільність контакту й нормальну роботу системи живлення мотоцикла.

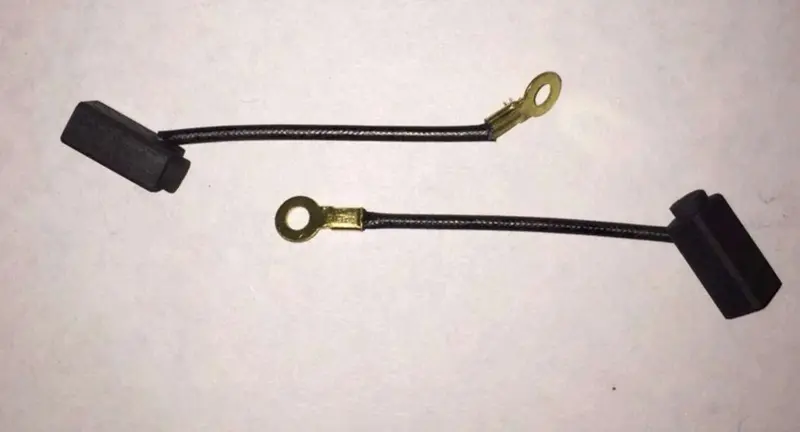

Ця версія виготовлена без притискних пружин. Таке виконання підходить для щіткового механізму, в якому застосовуються окремі штатні пружини. На кожній щітці передбачений гнучкий провідник із кільцевим контактним наконечником. Провід дає щітці змогу переміщуватися в напрямній у міру зношування, а наконечник призначений для гвинтового під’єднання в генераторі. До комплекту входять дві щітки однакового типу.

Коли потрібна заміна

Перевірити щітки варто в разі нестабільної роботи генератора, помітного зменшення довжини графітової частини, пошкодження провідника або ненадійного кріплення наконечника. Причиною поганого контакту також можуть бути забруднення напрямних, заїдання щітки чи ослаблена пружина. Тому перед установленням доцільно оглянути весь щітковий механізм, а не обмежуватися заміною зношених деталей.

Щітки рекомендовано міняти парою. Це допомагає отримати однакову висоту контактних частин і рівномірну роботу обох позицій. Якщо одна щітка зношена сильніше за іншу, потрібно додатково перевірити свободу її руху, стан напрямної та притиск відповідної пружини.

Що перевірити під час добору

• Тип генератора: комплект розрахований на генератор ІЖ із номінальною напругою 6V; версія для 12-вольтової системи є іншою деталлю.
• Виконання: щітки постачаються без пружин і встановлюються з окремими пружинами щіткового механізму.
• Форма графітової частини: перед придбанням зіставте переріз, довжину та розташування провідника зі знятими щітками.
• Під’єднання: порівняйте довжину гнучкого проводу, місце його виходу та внутрішній діаметр кільцевого наконечника.
• Посадкове місце: графітова частина має вільно рухатися в напрямній без помітного бічного перекосу та заїдання.

Позначення 6V стосується версії генератора, але не замінює перевірку геометрії деталі. На мотоциклах ІЖ могли застосовуватися різні варіанти електрообладнання, тому надійніше орієнтуватися на фактично встановлений генератор і конструкцію знятих щіток. Особливо важливо не переплутати цей комплект із зовні близькими варіантами, укомплектованими пружинами або розрахованими на 12V.

Установлення та контроль

Роботу виконують за відключеного живлення. Перед монтажем щіткотримач очищають від графітового пилу та перевіряють, чи немає в напрямних забруднень, що перешкоджають вільному руху. Гнучкі провідники потрібно розташувати без натягу, різких перегинів і контакту з рухомими частинами. Кільцеві наконечники закріплюють штатними гвинтами у передбачених точках, не допускаючи їх прокручування.

Оскільки пружини до набору не входять, для складання використовують відповідні справні пружини щіткового механізму. Вони мають притискати обидві щітки й водночас давати їм змогу рухатися напрямними. Пошкоджені, ослаблені або деформовані пружини потрібно замінити окремо. Після складання перевіряють свободу переміщення щіток, надійність кріплень і правильність укладання провідників.

Комплект JING підійде для планового ремонту або відновлення 6-вольтового генератора ІЖ за умови збігу конструкції щіткового механізму. Точне зіставлення напруги, форми графітових частин, провідників, наконечників і варіанта без пружин допомагає вибрати деталь без перероблення штатного кріплення.
