Реле-регулятор JING призначений для 6-вольтового електрообладнання мотоциклів ІЖ, у якому використовується пристрій типу РР-1. Деталь бере участь у роботі системи генератора й акумулятора: регулює напругу, потрібну для живлення споживачів і нормального заряджання батареї за різних обертів двигуна. Така функція потрібна мотоциклу зі справним генератором, але нестабільною напругою, недостатнім зарядом акумулятора або ознаками надмірного заряджання.

Виконання РР-1 застосовується на мотоциклах сімейств ІЖ Планета та ІЖ Юпітер із бортовою напругою 6 В. Водночас належність мотоцикла до однієї з цих серій ще не забезпечує правильного підбору: різні роки випуску, модифікації та перероблене підключення можуть мати інше електрообладнання. Перед замовленням потрібно перевірити напругу системи, тип раніше встановленого реле-регулятора, призначення проводів, розташування контактних виводів і спосіб кріплення. Якщо мотоцикл переобладнаний на 12 В або оснащений генератором іншого типу, цю модель не встановлюють без підтвердженої схемою сумісності.

Призначення та робота деталі

Під час руху частота обертання генератора постійно змінюється разом з обертами двигуна. Реле-регулятор утримує напругу в межах, потрібних 6-вольтовому обладнанню, та узгоджує роботу генератора з акумулятором і підключеними споживачами. Несправність цього компонента може проявлятися відсутністю заряджання, швидким розряджанням батареї, надмірним зростанням напруги або нестабільною роботою освітлення. Ці прояви не дають однозначного діагнозу: подібні несправності також спричиняють погані з'єднання, окиснені контакти, пошкоджені дроти, несправний генератор або зношений акумулятор.

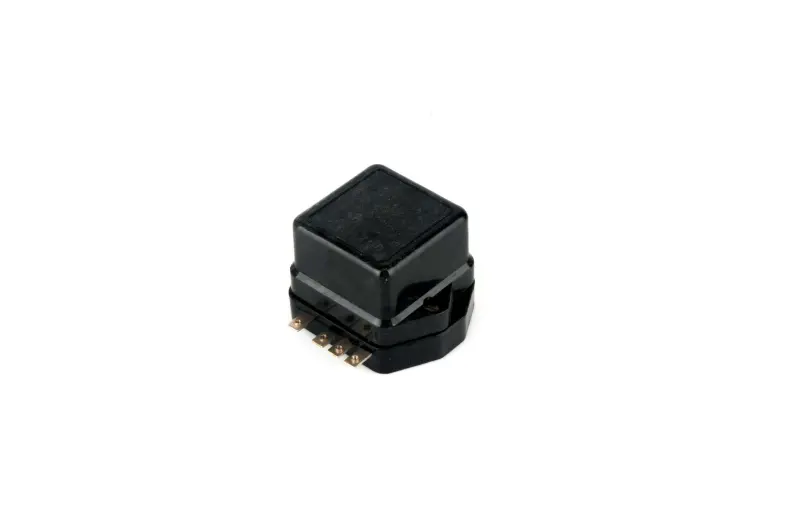

Деталь має чорний прямокутний корпус із контактною групою в нижній частині. Таке виконання призначене для підключення до штатної проводки відповідної 6-вольтової системи. Перед монтажем варто зіставити корпус і виводи з демонтованою деталлю, проте підключати пристрій потрібно за позначеннями та схемою конкретного мотоцикла, а не лише за розташуванням клем. Переставлені місцями дроти можуть спричинити неправильну роботу системи заряджання.

Що перевірити під час підбору

• Напруга: електрообладнання мотоцикла має бути розраховане на 6 В.
• Тип регулятора: штатна схема повинна передбачати РР-1 або підтверджений аналог із тим самим призначенням підключень.
• Модель техніки: застосування заявлене для ІЖ Планета та ІЖ Юпітер, але конкретну модифікацію потрібно звірити за її схемою.
• Контакти й проводка: кількість задіяних з'єднань, їхнє призначення та розташування мають відповідати встановленій системі.
• Кріплення: до встановлення потрібно порівняти посадкове місце та доступ для надійного приєднання проводів.

Монтаж і перевірка після ремонту

Монтаж виконують із від'єднаним акумулятором. Контактні наконечники мають бути чистими, щільно триматися на виводах і не мати пошкоджень ізоляції. Одночасно доцільно перевірити провід маси, з'єднання генератора та стан джгута: новий регулятор не усуне обрив, коротке замикання або сильне окиснення роз'ємів. Корпус розміщують без натягу проводів і контакту клем із сусідніми металевими деталями.

Після підключення перевіряють роботу системи заряджання на мотоциклі та контролюють напругу відповідним вимірювальним приладом за різних обертів. Якщо результат залишається нестабільним, діагностику продовжують за штатною схемою, перевіряючи генератор, акумулятор, проводку та з'єднання. Реле-регулятор РР-1 JING підходить для відновлення штатного 6-вольтового електрообладнання ІЖ за умови точного збігу схеми, виводів і кріплення.
