Джгут електропроводки ІЖ JING

Джгут електропроводки ІЖ JING

Готовий розгалужений джгут призначений для відновлення проводки мотоциклів ІЖ Планета та ІЖ Юпітер. Його використовують під час капітального ремонту техніки, заміни пошкоджених проводів або впорядкування електрообладнання після численних локальних переробок. Провідники зібрані у спільні гілки, тому їх зручніше прокладати вздовж рами та розподіляти між точками підключення, ніж виготовляти кожну ділянку окремо.

Проводка об’єднує ділянки, що обслуговують запалювання, освітлення, заряджання, замок та органи керування мотоцикла. Справний джгут допомагає усунути нестійкий контакт, періодичне зникнення світла, перебої запалювання та інші несправності, пов’язані з обривами жил, окисненням з’єднань або руйнуванням ізоляції. Така заміна особливо доречна під час повного відновлення мотоцикла, коли старі проводи стали жорсткими, мають скрутки, оплавлені місця чи сліди неодноразового ремонту.

Конструкція та практичні особливості

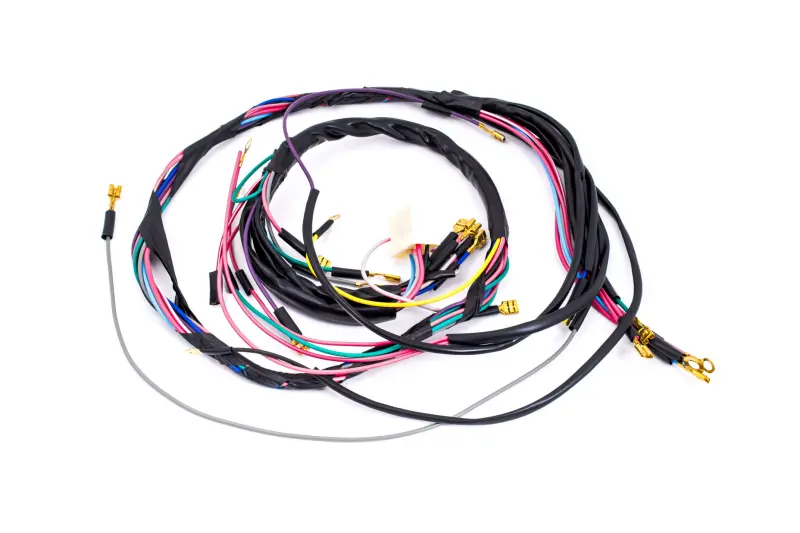

Джгут складається з різнокольорових ізольованих провідників, зібраних у кілька відгалужень. На кінцях установлені контактні наконечники різних типів, зокрема кільцеві клеми. Окремі ділянки захищені спільною чорною оболонкою та ізоляційними трубками в місцях з’єднань. Кольорове розділення допомагає простежувати призначення проводів за схемою конкретної модифікації ІЖ і зменшує ймовірність плутанини під час монтажу.

• Розгалужена збірка дає змогу замінити значну частину старої проводки одним упорядкованим джгутом та акуратно розподілити лінії по мотоциклу.
• Установлені контактні наконечники зменшують обсяг самостійної підготовки кінців там, де їхня форма відповідає штатним точкам підключення.
• Різні кольори провідників спрощують звіряння зі схемою, подальшу діагностику та пошук потрібної лінії під час обслуговування.

Як перевірити сумісність

Картка моделі вказує сумісність із сімействами ІЖ Планета та ІЖ Юпітер, двотактними мотоциклами з робочим об’ємом 350 см³. Водночас у межах цих сімейств застосовувалися різні виконання електрообладнання, тому самої назви мотоцикла для точного вибору недостатньо. Перед установленням потрібно визначити конкретну модифікацію та рік виконання, а потім зіставити схему підключення, кількість відгалужень, типи наконечників і розташування точок з’єднання.

Особливої уваги потребують мотоцикли зі зміненим запалюванням, заміненим генератором, іншим замком, нестандартними перемикачами або переробленим освітленням. Якщо електрообладнання раніше модернізували, конфігурація нового джгута може відрізнятися від фактичної схеми мотоцикла. У такому разі орієнтуватися потрібно на чинну схему всіх установлених компонентів, а не лише на розташування старих проводів.

Рекомендації з монтажу

Перед початком робіт мотоцикл потрібно знеструмити. Стару проводку зручно демонтувати послідовно, заздалегідь фіксуючи точки з’єднання та маршрут кожної гілки. Новий джгут прокладають без натягу, різких перегинів і контакту з гарячими чи рухомими деталями. У місцях повороту керма має залишатися вільний запас довжини, щоб проводи не натягувалися та не перетискалися.

Усі з’єднання виконують за схемою обраної модифікації ІЖ. До остаточного закріплення потрібно перевірити надійність посадки клем і відсутність відкритих ділянок, здатних торкнутися рами або сусідніх контактів. Після монтажу функції перевіряють почергово: спочатку правильність підключень, потім роботу запалювання, освітлення, сигналізації та заряджання у передбаченому оснащенні мотоцикла. Такий порядок полегшує виявлення помилково підключеної гілки до остаточного укладання та фіксації джгута.
