Комплект колінвалів ІЖ Юпітер, втулковий, JING, пара

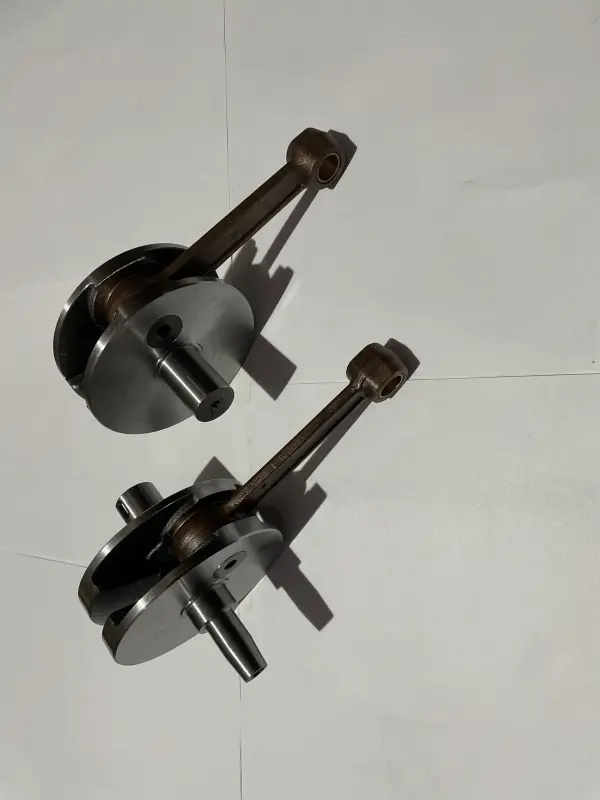

Комплект колінвалів ІЖ Юпітер JING

Втулкова пара колінвалів призначена для ремонту двоциліндрового двотактного двигуна мотоцикла ІЖ Юпітер. Кривошипний механізм приймає зусилля від поршнів через шатуни, перетворює їхній зворотно-поступальний рух на обертання та передає крутний момент далі через моторну передачу. Від геометрії, правильного встановлення й узгодженої роботи обох колінвалів залежать плавність обертання, рівень вібрацій і відсутність стороннього стуку у двигуні.

Комплект містить два колінвали із шатунами — пару для лівої та правої частин двигуна. Кожен колінвал має щоки, шатун, верхню головку з втулкою та виступні цапфи для встановлення в картер і з’єднання із суміжними деталями. У двигунах сімейства ІЖ Юпітер два колінвали працюють разом і під час складання з’єднуються через центральний маховик. Тому під час ремонту потрібно оцінювати не лише стан кожної деталі окремо, а й правильність взаємного положення всієї кривошипної збірки.

Втулкове виконання

Позначення «втулка» стосується опори поршневого пальця у верхній головці шатуна. Цю версію не слід плутати з виконанням під голчастий сепаратор: способи сполучення поршневого пальця відрізняються. Перед замовленням потрібно визначити, яка конструкція встановлена у двигуні, що ремонтується, та зіставити новий комплект із поршневими пальцями й шатунами попередньої збірки. Самого збігу назви мотоцикла недостатньо, якщо двигун раніше ремонтували або комплектували деталями іншої модифікації.

Що перевірити під час добору

• Тип верхньої головки шатуна. Потрібне саме втулкове виконання, розраховане на роботу поршневого пальця у втулці.
• Кількість деталей. Позиція являє собою пару колінвалів для двоциліндрового двигуна ІЖ Юпітер.
• Конфігурацію обох сторін. Зіставте розташування та форму цапф, посадкових ділянок, щік і шатунів зі знятими деталями.
• Суміжні компоненти. До складання перевірте стан підшипників, ущільнень, поршневих пальців, центрального маховика та посадкових місць картера.
• Модифікацію двигуна. Якщо мотор зібраний із деталей різних років випуску, відповідність визначають за фактичною конструкцією розібраного механізму та ремонтною документацією.

Установлення та контроль після ремонту

Заміна колінвалів потребує розбирання двигуна й точного складання кривошипного механізму. Картер і мастильні канали очищають від забруднень та продуктів зношення, а всі суміжні деталі оглядають до монтажу. Колінвали мають установлюватися без ударного навантаження на цапфи й шатуни. Положення центрального маховика, посадку підшипників та ущільнень, допустимі проміжки й порядок затягування визначають за настановою для конкретної версії двигуна.

Після складання перевіряють вільне обертання без заїдань, відсутність контакту шатунів зі щоками, правильне переміщення шатунів і биття зібраного механізму. Правлення, перепресування та вимірювання співвісності виконують із відповідним оснащенням: неточне складання може спричинити вібрацію, шум і прискорене зношення підшипників, втулок та поршневої групи. Комплект доречний для капітального ремонту, коли зношені шатунні сполучення, пошкоджені посадкові поверхні, виявлено надмірний люфт або попередні колінвали не забезпечують рівномірного обертання.
