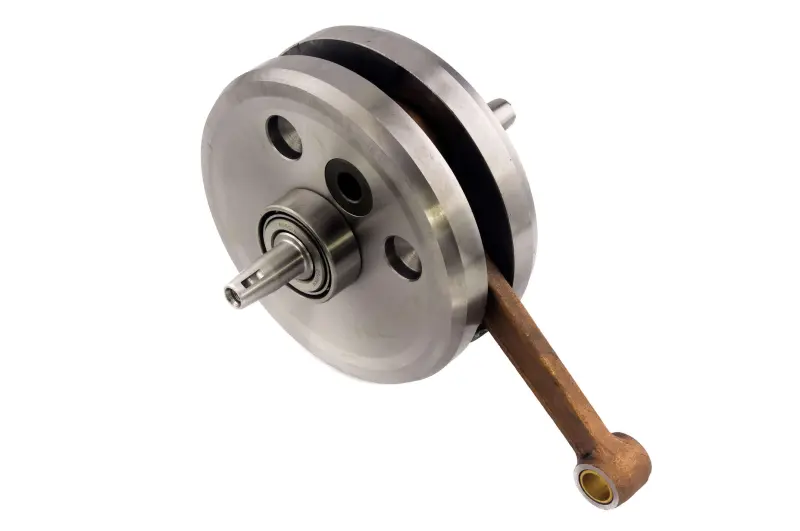

Колінвал ІЖ Планета з підшипниками та втулкою JING

Колінвал ІЖ Планета з підшипниками та втулкою JING

Колінчастий вал призначений для ремонту двигуна мотоцикла ІЖ Планета. Він сприймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент іншим механізмам двигуна. Від стану цієї деталі залежать рівномірність обертання, рівень вібрацій і правильна взаємодія поєднаних компонентів. До комплекту входять підшипники та втулка, тому основні заявлені для цієї позиції деталі можна придбати одним набором.

Призначення та конструкція

Колінвал виконаний у зборі із шатуном і двома щоками. На кінцях розташовані посадкові ділянки для встановлення в картер і з’єднання з передбаченими конструкцією двигуна деталями. Підшипники слугують опорами обертання вала, а втулка належить до шатунного з’єднання. Така комплектація зручна під час капітального ремонту, коли старий колінвал має неприпустиме биття, зношені посадкові поверхні, люфт шатуна, сліди перегрівання або механічні пошкодження.

Модель розрахована на мотоцикли сімейства ІЖ Планета з одноциліндровим двотактним двигуном об’ємом 350 см³. Назва серії сама по собі не замінює перевірку конкретної модифікації: перед замовленням потрібно зіставити стару деталь за загальною конфігурацією, довжиною та формою кінців вала, розташуванням канавок і посадок, розмірами підшипників, параметрами втулки та шириною колінвала в зборі. Особливо уважно варто перевіряти двигун, який раніше ремонтували або який міг отримати картер і внутрішні деталі іншої версії.

Що входить до позиції

• Колінчастий вал із шатуном — зібрана основа кривошипно-шатунного механізму.
• Підшипники — опори колінвала, заявлені в комплекті з цією модифікацією.
• Втулка — деталь шатунного з’єднання, що відрізняє цю версію від пропозицій без втулки.

Комплектність допомагає проводити ремонт послідовно та не підбирати заявлені підшипники й втулку окремими позиціями. Водночас перед монтажем необхідно перевірити фактичну відповідність усіх деталей посадковим місцям конкретного двигуна. Сальники, прокладки, стопорні деталі та інші компоненти в назві комплекту не зазначені, тому їх наявність і стан оцінюють окремо.

Підбір і підготовка до встановлення

Для правильного вибору демонтований колінвал очищують і порівнюють із новою деталлю за всіма з’єднувальними ділянками. Перевіряють діаметри та довжину шийок, відстань між щоками, розташування посадок, параметри кінців вала й відповідність підшипників картеру. Старі підшипники не варто використовувати як єдиний орієнтир, якщо на них є вироблення або двигун уже зазнавав перероблення. Точні вимірювання штангенциркулем і мікрометром дають змогу виявити невідповідність до складання картера.

Установлення виконують під час розбирання двигуна з контролем посадкових місць у картері. До складання перевіряють вільний рух шатуна, відсутність заїдань, пошкоджень поверхонь і помітного осьового перекосу щік. Підшипники монтують без передавання ударного навантаження через тіла кочення, а половини картера з’єднують без примусового стягування за неправильної посадки вала. Після складання колінвал має обертатися вільно, без підклинювання та контакту щік із картером.

Коли потрібна заміна

Підставою для перевірки колінвала стають стукіт із двигуна, посилення вібрації, люфт шатуна, шум підшипників, пошкодження посадкових ділянок або биття, виявлене під час дефектування. Ці ознаки можуть мати й інші причини, тому остаточне рішення ухвалюють після розбирання та вимірювань. Колінвал JING із підшипниками та втулкою підходить для планового відновлення двигуна ІЖ Планета, якщо його конструкція й розміри збігаються з демонтованою деталлю.
