Коліна глушника УРАЛ під одну трубу, нового зразка, пара JING

Коліна глушника УРАЛ під одну трубу JING

Комплект призначений для вихлопної системи мотоцикла УРАЛ із двигуном 650 см³ та компонуванням під один глушник. Два коліна відводять відпрацьовані гази від циліндрів і спрямовують їх до спільної наступної частини випуску. Це виконання нового зразка, тому його потрібно підбирати саме для відповідної схеми системи, а не лише за назвою марки мотоцикла.

Призначення та конструкція

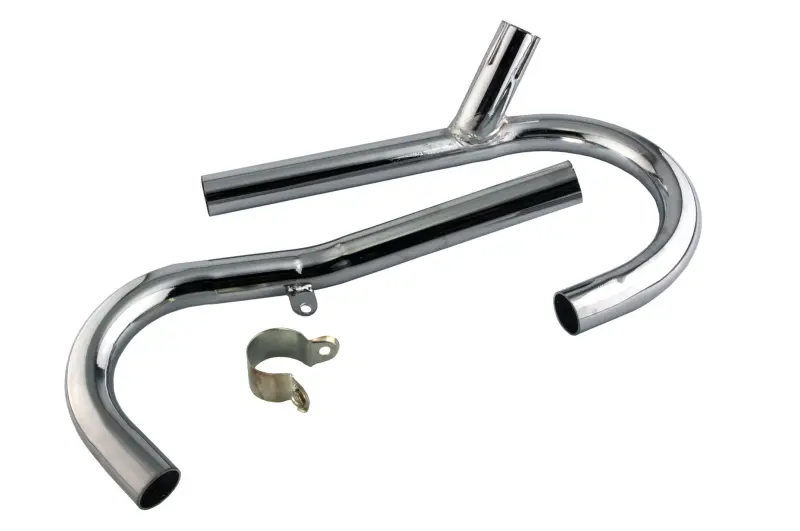

Коліна встановлюються між випускними каналами двигуна та подальшою частиною вихлопної системи. Їхня форма визначає положення труб відносно циліндрів, рами й глушника. У парі застосовані труби різної конфігурації: одна має додатковий бічний патрубок, інша — відповідну пряму частину. Така геометрія розрахована на об’єднання випуску двох циліндрів перед приєднанням одного глушника.

На трубах передбачені приварені кріпильні вушка, які беруть участь у фіксації зібраної системи. З’єднання мають розташовуватися без помітного перекосу та надмірного натягу. Правильне положення особливо важливе для двоциліндрової схеми: обидві труби спочатку потрібно сумістити з випускними точками та між собою, а остаточне затягування виконувати після перевірки всієї траси.

Що перевірити під час добору

• Тип системи: деталь розрахована на компонування УРАЛ під один глушник.
• Виконання: це коліна нового зразка; версія старого зразка може відрізнятися вигинами, місцями стиків і розташуванням кріплень.
• Двигун: товарні картки цієї позиції вказують чотиритактний двигун об’ємом 650 см³.
• Геометрія: порівняйте напрямок вигинів, довжину прямих ділянок, положення бічного патрубка та кріпильних вушок зі знятими деталями.
• Посадкові місця: до монтажу зіставте зовнішні й внутрішні діаметри всіх з’єднань, адже точні розміри цієї позиції не заявлені.

Назва «УРАЛ» сама по собі не усуває відмінностей між роками випуску, модифікаціями та раніше переробленими мотоциклами. Якщо вихлопну систему на техніці вже змінювали, орієнтуйтеся на її фактичну схему: два випускні коліна мають сходитися до одного глушника. Додатково перевірте збіг точок кріплення та наявність достатнього простору біля рами, двигуна й інших деталей.

Встановлення та заміна

Перед монтажем очистьте спряжені поверхні від нагару й залишків попередніх ущільнень, огляньте кріплення та перевірте стан посадкових місць. Спочатку складіть з’єднання без повного затягування, виставте труби за місцем і переконайтеся, що вони не впираються в сусідні деталі. Після цього послідовно закріпіть з’єднання. Такий порядок допомагає зберегти передбачену геометрію та не створювати зайвого напруження у стиках.

Заміна потрібна за наявності наскрізної корозії, тріщин, значних вм’ятин, пошкоджених стиків або деформації, через яку систему неможливо встановити без перекосу. Після першого запуску перевірте з’єднання на прорив вихлопних газів і повторно огляньте кріплення після нагрівання та охолодження двигуна. Комплект JING підходить для відновлення штатного однотрубного компонування УРАЛ за умови точного збігу виконання нового зразка.
