Шток вижиму зчеплення МТ Дніпро JING

Шток вижиму зчеплення МТ Дніпро JING

Шток JING призначений для приводу зчеплення важких мотоциклів сімейства Дніпро МТ. Деталь передає поздовжнє зусилля від механізму вижиму до натискної частини зчеплення, завдяки чому пакет дисків розмикається після натискання на важіль. Це дає змогу тимчасово від’єднати двигун від трансмісії для перемикання передачі, зупинки та подальшого плавного рушання.

Шток працює всередині трансмісійного механізму й сприймає осьове навантаження під час кожного вимкнення зчеплення. Його стан безпосередньо впливає на доступний хід приводу. Зношення торців, вигин, пошкодження поверхні або невідповідна геометрія можуть зменшити корисне переміщення натискного механізму. Через це зчеплення здатне розмикатися не повністю навіть після регулювання троса.

Коли потрібно перевірити шток

Приводом для діагностики стають збільшений хід важеля, ускладнене вмикання передач, намагання мотоцикла рухатися з повністю натиснутим зчепленням або неможливість нормально відрегулювати привод. Ці ознаки не вказують лише на шток: подібну поведінку спричиняють трос, важіль вижиму, підшипник, штовхач, регулювальні деталі та сам пакет дисків. Тому під час ремонту варто оцінити весь механізм, а шток перевірити на прямолінійність, стан контактних кінців і вільне переміщення у передбаченому каналі.

Що перевірити під час добору

• Модель мотоцикла. Ця позиція заявлена для Дніпро МТ; належність конкретної машини до відповідного сімейства потрібно визначити до встановлення.
• Загальну довжину. Порівняйте нову деталь зі знятим штатним штоком, адже довжина визначає початкове положення та доступний хід механізму.
• Діаметр стрижня. Він має відповідати напрямному каналу та забезпечувати вільний рух без надмірного бічного люфту.
• Форму обох кінців. Контактні ділянки мають правильно сполучатися з установленими на мотоциклі деталями приводу.
• Склад наявного механізму. Перед монтажем уточніть, які штовхачі, упорні деталі, підшипник та ущільнення застосовані саме в коробці передач, що ремонтується.

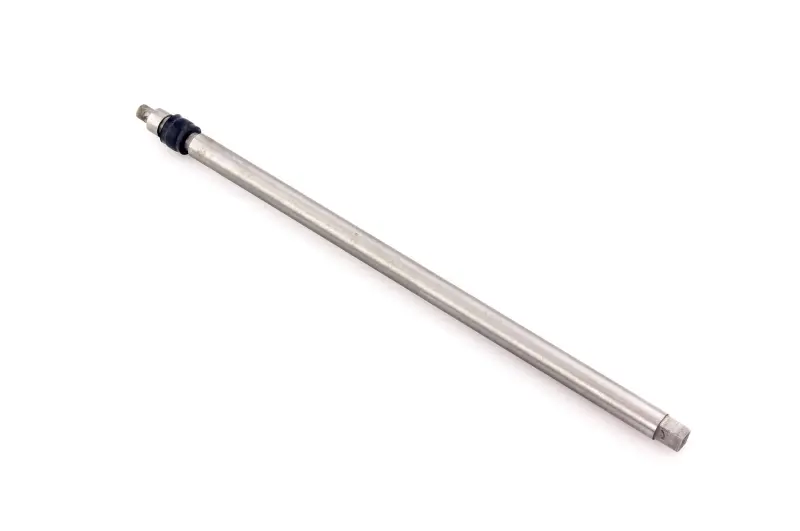

Конструкція являє собою довгий прямий стрижень із різними за формою кінцями та темним кільцевим компонентом біля одного з них. Таке виконання потребує обережного поводження: шток не можна забивати в канал або силоміць проштовхувати за відчутного опору. Заїдання вказує на потребу перевірити правильність орієнтації, чистоту проходу, стан сполучених деталей і відповідність розмірів.

Установлення та регулювання

Монтаж виконують за розвантаженого приводу зчеплення. До складання очищають доступні посадкові місця й оглядають деталі, що контактують із торцями штока. Пошкоджений вижимний підшипник, деформований штовхач або зношені упори не варто залишати без уваги: вони можуть створювати перекіс і погіршувати передавання зусилля навіть із новим штоком.

Після складання привод регулюють відповідно до настанов для конкретної модифікації мотоцикла. Важіль повинен мати передбачений вільний хід, зчеплення — повністю розмикатися після натискання та впевнено вмикатися після відпускання. Надмірне попереднє натягнення приводу створює постійне навантаження на вижимні деталі, а завеликий вільний хід скорочує фактичне переміщення натискного механізму.

Шток JING підходить для планового відновлення приводу зчеплення Дніпро МТ за підтвердженої відповідності штатній деталі. Перед замовленням зіставте розміри, конфігурацію кінців і будову встановленого механізму зі знятим зразком. Така перевірка особливо доречна для техніки, яку вже ремонтували та могли оснастити деталями іншої модифікації.
