Ремкомплект штока вимикання зчеплення МТ, Дніпро JING

Ремкомплект штока вимикання зчеплення МТ, Дніпро JING

Комплект призначений для ремонту механізму вимикання зчеплення на мотоциклах сімейства МТ «Дніпро». Він установлюється в коробці передач і передає зусилля від зовнішнього важеля до натискного механізму зчеплення. Це не набір фрикційних дисків і не кошик зчеплення, а комплект деталей привода витискання, який застосовують у разі зношення штока, штовхача, повзуна або упорного підшипника.

Призначення та будова

Після натискання на важіль зчеплення зусилля через привод надходить до зовнішнього важеля коробки передач. Далі повзун діє через упорний підшипник і наконечник на довгий шток, який переміщує натискний диск та роз'єднує пакет дисків. Така послідовність дає змогу короткочасно припинити передавання крутного моменту для початку руху, зупинки та перемикання передач.

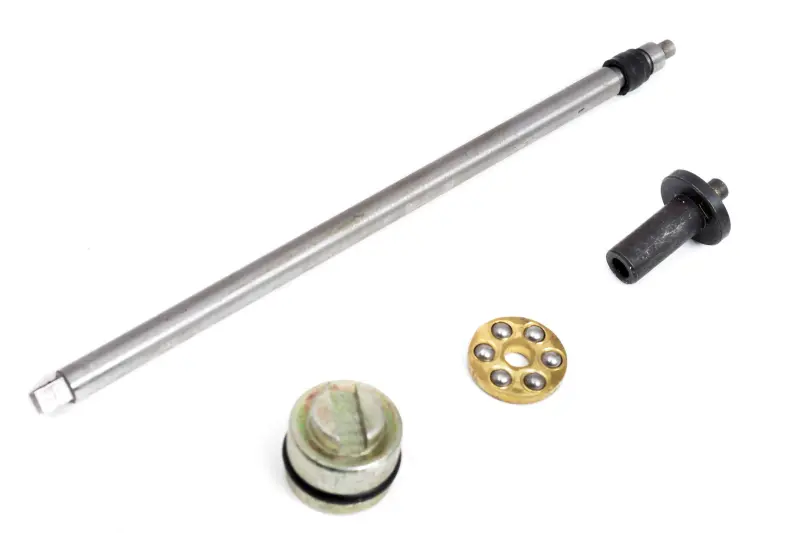

До комплекту входять довгий шток, штовхач, повзун з ущільнювальним кільцем та упорний кульковий підшипник. Деталі розраховані на спільну роботу в механізмі витискання. Підшипник сприймає осьове зусилля між взаємодійними частинами, а ущільнення повзуна герметизує його посадкове місце. Заміна комплекту допомагає відновити належне передавання зусилля, якщо попередні деталі мають виробіток, деформувалися або почали переміщуватися із заїданням.

Коли потрібна заміна

Механізм витискання варто перевірити за помітного збільшення вільного ходу важеля, ускладненого вимикання зчеплення, неможливості правильно відрегулювати привод або нерівномірного переміщення його деталей. Ці ознаки самі по собі не вказують на одну конкретну несправність: подібна поведінка можлива через трос, його регулювання, зовнішній важіль, диски та інші частини зчеплення. Перед ремонтом потрібно оглянути весь привод і встановлювати комплект після виявлення зношення відповідних деталей.

Що перевірити під час вибору

• Модель техніки: комплект заявлений для мотоциклів МТ «Дніпро» з чотиритактним двигуном об'ємом 650 см³.
• Виконання коробки передач: розташування та конструкція механізму вимикання мають відповідати встановленій КПП.
• Конфігурацію старих деталей: порівняйте довжину й форму штока, посадку штовхача, розміри повзуна, положення ущільнення та будову підшипника.
• Стан суміжних частин: перевірте зовнішній важіль, регулювальний гвинт, тросовий привод, канал штока і деталі натискного механізму.

Назва МТ «Дніпро» охоплює декілька модифікацій, тому лише загальної належності до марки недостатньо. До встановлення порівняйте новий набір із демонтованими деталями та будовою конкретної коробки передач. Особливо уважно перевірте крайні частини штока й посадкові поверхні: вони мають збігатися за формою та вільно займати штатне положення без примусового припасування.

Рекомендації зі встановлення

Роботу виконують на охололому мотоциклі, надійно зафіксувавши техніку. Після розбирання очистьте посадковий канал і перевірте його на наявність забруднень, задирів та залишків пошкоджених деталей. Компоненти встановлюють у передбаченій конструкцією послідовності; напрямок повзуна, підшипника, наконечника і штока має відповідати схемі коробки передач. Мастило, порядок складання та регулювальні значення обирають за настановою для конкретної модифікації мотоцикла.

Після монтажу відрегулюйте механізм вимикання зчеплення та вільний хід важеля, а потім кілька разів перевірте плавність переміщення із заглушеним двигуном. Контрольна перевірка має підтвердити повне вимикання й упевнене вмикання зчеплення без заїдання привода. Якщо регулювання швидко порушується або важіль рухається нерівномірно, повторно перевірте трос, зовнішній важіль, правильність складання та стан суміжних деталей.
