Хрестовина кардана МТ, Дніпро, Урал, К-750 JING

Хрестовина кардана МТ, Дніпро, Урал, К-750 JING

Хрестовина JING призначена для ремонту карданного приводу мотоциклів МТ, Дніпро, Урал і К-750. Вона з’єднує деталі карданного вала та передає обертання, коли їхнє взаємне положення змінюється під час роботи підвіски. Запчастину встановлюють замість зношеної хрестовини, щоб відновити належну роботу карданного шарніра.

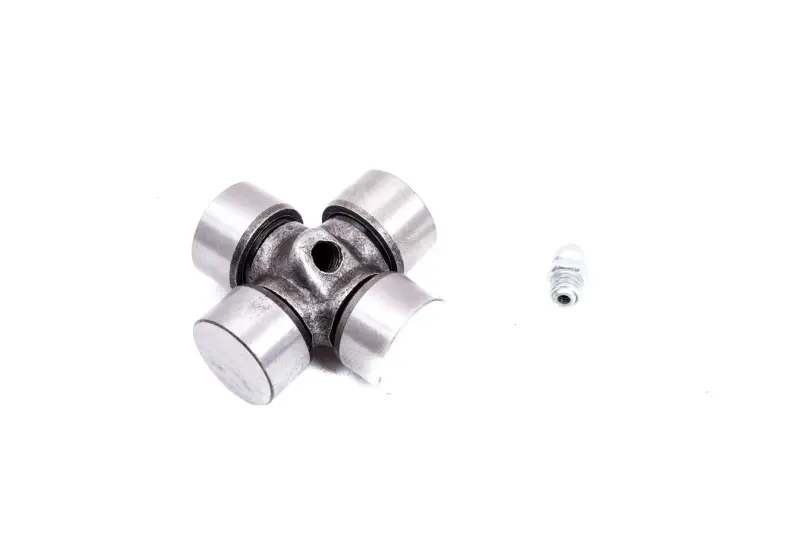

Деталь має хрестоподібну конструкцію з чотирма чашками підшипників. Вона поєднує вилки карданної передачі та забезпечує рухомість вузла. Хрестовина постачається як окрема запчастина, тому підбирати її потрібно до фактично встановленого кардана: зіставити зі знятою деталлю, перевірити посадкові місця, спосіб фіксації чашок і геометрію з’єднання з вилками.

Коли потрібна заміна

Карданну хрестовину варто оглянути, якщо у з’єднанні з’явився вільний хід, з боку карданної передачі чути сторонні звуки або шарнір рухається туго й нерівномірно. Під час розбирання потрібно перевірити весь вузол, а не лише саму хрестовину. Вилки, посадкові поверхні та елементи фіксації мають бути справними, адже їх пошкодження може завадити точному встановленню нової деталі та вільному руху зібраного шарніра.

Запчастина підходить для планової заміни зношеного елемента й ремонту вже розібраної карданної передачі. Перед замовленням доцільно очистити демонтовану хрестовину та місця її встановлення, щоб уважно порівняти конструкцію з’єднання. Самої назви моделі мотоцикла недостатньо для остаточного вибору: у техніки різних років випуску та після попередніх ремонтів суміжні компоненти можуть відрізнятися.

Як підібрати хрестовину

Порівняйте стару й нову деталі за посадкою чашок у вилках, способом їх утримання та загальною геометрією шарніра. Окремо огляньте вилки: стан посадкових поверхонь не повинен перешкоджати встановленню та надійній фіксації чашок. Якщо стару хрестовину вже знято з кардана, зверніть увагу на те, як вона поєднувалася з вилками та в яких площинах забезпечувала рух вузла. Таке зіставлення дає змогу виявити невідповідність ще до монтажу й уникнути повторного розбирання.

Не обирайте деталь лише за переліком моделей. Для МТ, Дніпро, Урал і К-750 застосування слід уточнювати за реальною конструкцією карданного вузла конкретного мотоцикла. Особливо ретельна перевірка потрібна, якщо трансмісію раніше ремонтували або в ній замінювали суміжні деталі.

Установлення та контроль

Під час монтажу хрестовину встановлюють обережно, не допускаючи перекосу чашок. Кожна чашка має правильно зайняти своє посадкове місце у вилці, а спосіб фіксації повинен відповідати конструкції встановленого кардана. До остаточного складання перевірте посадкові поверхні: забруднення або пошкодження в місцях сполучення можуть вплинути на положення запчастини.

Після складання шарнір потрібно вручну перевірити на плавність руху в усіх робочих напрямках. Правильно зібраний вузол не повинен закушуватися, переміщуватися ривками чи мати відчутний зайвий хід. Якщо рух залишається тугим або нерівномірним, необхідно ще раз перевірити посадку чашок, їх фіксацію та стан вилок. Такий контроль до подальшої експлуатації допомагає вчасно виявити перекіс, помилку підбору або несправність суміжних деталей.

Характеристики

• тип деталі: хрестовина кардана;
• призначення: карданна передача мотоцикла;
• застосування: МТ, Дніпро, Урал, К-750;
• конструкція: хрестовина з чотирма чашками підшипників;
• позначення: JING;
• комплектація: окрема запчастина.

Хрестовина кардана JING стане практичним рішенням для обслуговування та ремонту карданної передачі, коли зношений шарнір потребує заміни. Точне порівняння зі знятою деталлю та уважне встановлення допоможуть правильно зібрати з’єднання й перевірити його роботу до експлуатації мотоцикла.
