Клин карданного шарніра (ГУК) МТ, Дніпро JING

Клин карданного шарніра (ГУК) МТ, Дніпро JING

Кріпильна деталь призначена для фіксації карданного шарніра на мотоциклах сімейства МТ і Дніпро. Клин установлюється у передбачений посадковий отвір та утримує спряжені частини в заданому положенні. Така конструкція застосовується там, де з’єднання має зберігати правильну посадку під час передавання обертання й не допускати самовільного зміщення деталей.

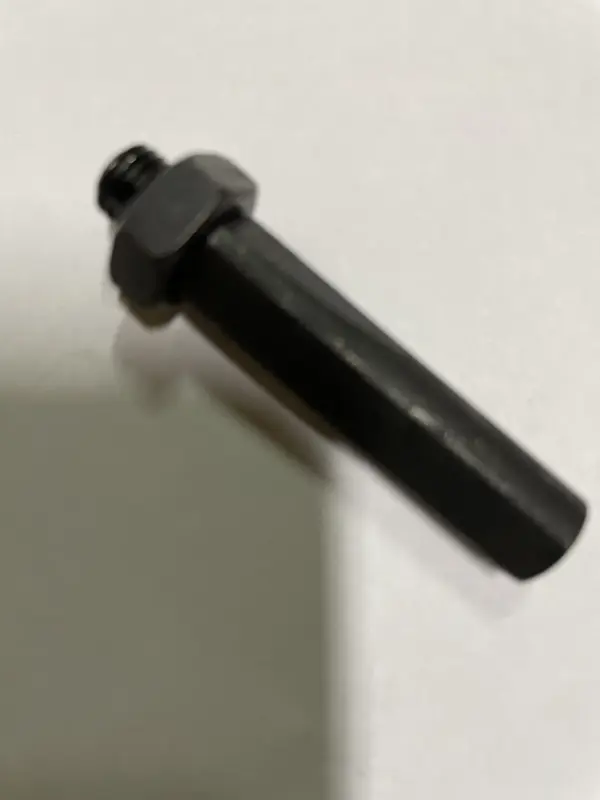

Виріб має форму видовженого клиноподібного пальця. З одного боку розташований різьбовий кінець із шестигранною гайкою, а протилежна частина має гладку робочу поверхню. Під час затягування гайки клин займає своє місце у з’єднанні та фіксує встановлену деталь. Для такого кріплення особливо важливі профіль, довжина робочої частини, діаметр, розташування різьби та відповідність отворам карданного шарніра.

Коли потрібна заміна клина

Перевірити кріплення варто під час ремонту карданної передачі, зняття шарніра, появи люфту в місці з’єднання або виявлення пошкодженої різьби. Підставою для встановлення нового клина також є деформація стрижня, зім’ята робоча поверхня, сліди провертання чи неможливість надійно затягнути гайку. Повторне використання пошкодженої деталі може завадити правильній посадці шарніра, тому стан клина оцінюють окремо від стану інших частин передачі.

Що перевірити під час підбору

• Модель мотоцикла. Позиція розрахована на застосування в карданному з’єднанні мотоциклів МТ і Дніпро.
• Призначення деталі. Клин ГУК не слід плутати із зовні подібним клином заводної ніжки: ці кріплення встановлюються в різних місцях.
• Геометрію. Порівняйте з демонтованою деталлю загальну довжину, діаметр стрижня, форму робочої поверхні та положення клиноподібної ділянки.
• Різьбову частину. Перевірте розмір різьби й розташування гайки відносно посадкового місця.
• Отвори спряжених деталей. Вони не повинні мати значного вироблення, деформації або забруднень, що заважають повній посадці клина.

Установлення та перевірка з’єднання

Перед монтажем посадковий отвір очищують та оглядають разом із поверхнями спряжених деталей. Клин вводять із того самого боку й у тому самому положенні, які передбачені конструкцією конкретного шарніра. Він має входити без перекосу та займати посадкове місце всією робочою поверхнею. Забивати деталь із надмірним зусиллям не варто: туга або неповна посадка може вказувати на невідповідність геометрії, забруднення отвору чи деформацію з’єднуваних частин.

Після встановлення гайку затягують справним інструментом, утримуючи кріплення від провертання. Зусилля затягування обирають за настановою для конкретної модифікації мотоцикла. Далі перевіряють відсутність осьового зміщення в місці кріплення, надійність фіксації та вільну роботу карданного шарніра без заїдань. Після перших поїздок з’єднання корисно оглянути повторно, особливо якщо одночасно обслуговувалися інші частини карданної передачі.

Клин JING підходить для ремонту штатного карданного з’єднання МТ і Дніпро за умови збігу його розмірів із раніше встановленою деталлю. До монтажу зіставте кріплення зі старим клином і переконайтеся, що зношення не пошкодило отвори спряжених частин: новий кріпильний палець усуває проблему лише за справної геометрії всього з’єднання.
