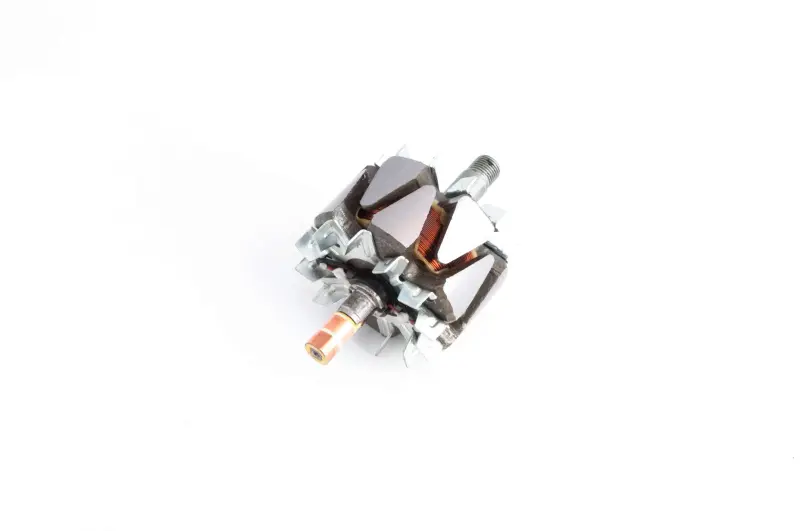

Якір генератора GAZ G406 12 В, 105 А SPARK

Якір генератора GAZ G406 SPARK

Якір, який також називають ротором, призначений для ремонту автомобільного генератора GAZ у виконанні G406 для бортової системи 12 В та генератора із заявленим струмом 105 А. Деталь розміщується всередині корпусу між кришками генератора й обертається разом із валом. Її завдання — створювати обертове магнітне поле, завдяки якому в обмотках статора формується струм для живлення автомобільних споживачів і заряджання акумулятора.

Конструкція ротора включає вал, обмотку збудження, магнітопровід із кігтеподібними полюсами та контактні кільця. Через щітки й кільця струм надходить до обмотки збудження, після чого під час обертання ротора виникає магнітне поле. Тому стан обмотки, кілець, вала та посадкових поверхонь безпосередньо впливає на здатність генератора збуджуватися і стабільно працювати. Заміна якоря дає змогу відремонтувати генератор без придбання агрегату в зборі, якщо інші його компоненти придатні до подальшої експлуатації.

Коли потрібна заміна ротора

Підставою для дефектування можуть бути відсутність зарядного струму, нестабільна робота генератора, пошкодження або обрив обмотки збудження, її замикання на вал, критичне зношення контактних кілець чи пошкодження посадок під підшипники. Такі ознаки не варто оцінювати окремо: подібні несправності можуть бути пов’язані зі щітковим вузлом, регулятором напруги, статором, випрямним блоком, проводкою або підшипниками. Перед замовленням доцільно розібрати генератор і визначити, що причиною відмови є саме ротор.

Що звірити під час добору

• Виконання генератора: деталь розрахована на позначення G406; самого збігу марки автомобіля недостатньо.
• Параметри конфігурації: у назві позиції зазначено систему 12 В і струм генератора 105 А. Значення 105 А стосується виконання генератора та є параметром добору, а не окремою характеристикою віддачі ротора.
• Геометрія: порівняйте загальну довжину, діаметр магнітопроводу, розташування полюсних половин і форму обох кінців вала зі знятою деталлю.
• Посадкові місця: мають збігатися діаметри ділянок під передній і задній підшипники, різьба з боку приводу та розташування обмежувальних буртів.
• Контактна зона: перевірте розмір і положення контактних кілець відносно щіткового вузла та задньої кришки генератора.

Позначення GAZ G406 не означає придатність до всіх генераторів автомобілів ГАЗ або до кожного агрегату, який встановлювався з одним типом двигуна. Генератори однакової потужності можуть відрізнятися корпусами, кришками, підшипниками, валами, шківами та внутрішньою геометрією. Надійний добір виконують за точним виконанням демонтованого генератора і фактичними розмірами попереднього ротора.

Установлення та супутня перевірка

Для монтажу генератор знімають з автомобіля та повністю розбирають. Перед початком робіт від’єднують акумулятор. Під час розбирання перевіряють обидві кришки, підшипники, статор, щітки, регулятор і випрямний блок. Підшипники знімають із вала відповідним знімачем, а під час запресовування зусилля прикладають до внутрішнього кільця, щоб не пошкодити доріжки кочення. Контактні кільця нового ротора мають вільно входити в зону щіток, а вал — обертатися після складання без заїдання та помітного биття.

Після монтажу перевіряють вільне обертання, правильність установлення шківа і крильчатки, надійність кріплення, натяг приводного паса та роботу генератора на автомобілі. Ця позиція підходить для цільового ремонту генератора G406, коли діагностика підтвердила несправність якоря, а параметри й посадкова геометрія збігаються зі знятою деталлю.
