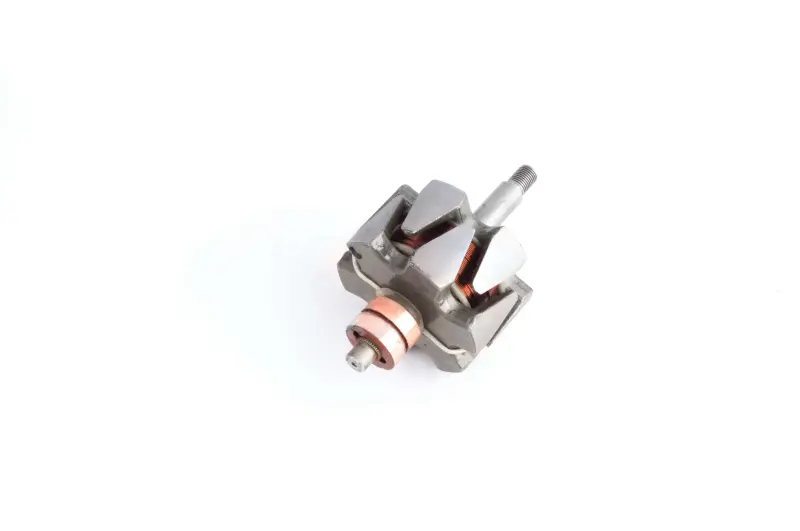

Ротор (якір) генератора LADA 2121 12V 65A SPARK

Ротор генератора LADA 2121 12V 65A SPARK

Деталь призначена для ремонту автомобільного генератора LADA 2121 з номінальними параметрами 12 В і 65 А. Ротор, який також називають якорем генератора, є обертовою частиною агрегату: під час роботи він створює рухоме магнітне поле, потрібне для наведення струму в нерухомій обмотці статора. Заміна ротора дає змогу відновити генератор без придбання агрегату в зборі, якщо діагностика встановила несправність саме ротора, його обмотки, вала або контактних кілець.

Конструкція містить вал, обмотку збудження, полюсні наконечники та два контактні кільця. Щітки генератора прилягають до кілець і передають струм на обмотку збудження під час обертання. Стан цієї пари безпосередньо впливає на стабільність роботи: забруднення, глибоке вироблення або порушення контакту можуть супроводжуватися нестабільним заряджанням та прискореним зношуванням щіток. Перед заміною варто перевірити не лише ротор, а й щітковий вузол, підшипники, статор, випрямний блок і регулятор напруги, адже подібні ознаки виникають за різних несправностей генератора.

Що врахувати під час добору

• Застосування: генератор автомобіля LADA 2121.
• Номінальна напруга: 12 В.
• Номінальний струм генератора: 65 А.
• Виробник: SPARK.
• Тип деталі: ротор, або якір автомобільного генератора.

Позначень 12 В і 65 А недостатньо для добору окремої деталі: генератори однакової потужності можуть відрізнятися внутрішньою геометрією. До замовлення потрібно зіставити стару деталь за загальною довжиною вала, діаметрами та місцями встановлення підшипників, виконанням різьбового кінця, розташуванням контактних кілець, формою полюсних наконечників і посадкою всередині кришок генератора. Також слід уточнити точну модифікацію встановленого агрегату. Орієнтуватися лише на модель автомобіля небажано, оскільки протягом експлуатації генератор могли замінити виробом іншого типу або потужності.

Коли потрібна заміна ротора

Підставою для ремонту є підтверджений обрив або замикання обмотки збудження, пошкодження контактних кілець, деформація вала чи неприпустиме вироблення спряжених поверхонь. Шум і люфт самі по собі не завжди свідчать про несправність ротора: причиною можуть бути підшипники або їхні посадкові місця в кришках. Тому рішення про заміну приймають після розбирання, огляду та вимірювань. Обмотку перевіряють вимірювальним приладом, кільця оцінюють за чистотою й рівномірністю поверхні, а вал — за станом різьби, посадок і відсутністю помітного биття.

Рекомендації зі встановлення

Монтаж виконують на знятому та розібраному генераторі. Перед складанням внутрішні деталі очищають від пилу й продуктів зношування щіток, перевіряють вільний стан посадок і справність підшипників. Зусилля під час запресовування підшипника потрібно прикладати до відповідного кільця, не передаючи ударного навантаження через вал, контактні кільця або полюсні наконечники. Щітки мають вільно рухатися в тримачі та рівномірно прилягати до чистих кілець.

Після складання вал повинен обертатися без заїдань і торкання ротора до статора. Підсумкова перевірка генератора на стенді допомагає оцінити його роботу під навантаженням до встановлення на автомобіль. Такий порядок особливо доречний під час комплексного ремонту, коли одночасно обслуговують підшипники, щітковий вузол та інші внутрішні деталі. Ротор SPARK слід добирати для генератора LADA 2121 12 В, 65 А лише після повного зіставлення конструкції зі знятою деталлю.
