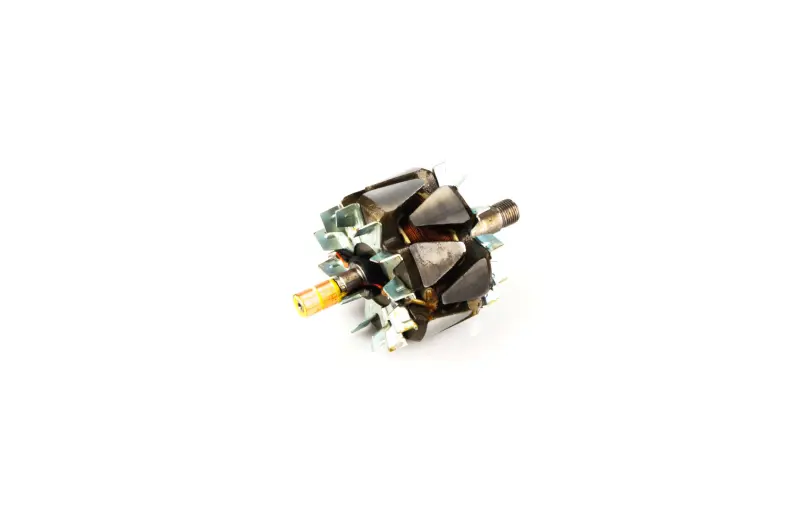

Ротор генератора SPARK для LADA 2110, 2111, 2112, 12 В, 80 А, нового зразка

Ротор генератора SPARK для LADA 2110, 2111 і 2112

Ротор, який також називають якорем генератора, призначений для ремонту генераторної установки автомобілів сімейства LADA 2110, 2111 і 2112. Ця версія розрахована на генератор 12-вольтової автомобільної системи з максимальним струмом 80 А та належить до виконання нового зразка. Деталь обирають у разі пошкодження обмотки збудження, критичного зношення контактних кілець, дефекту вала або інших несправностей ротора, коли відновлення встановленої деталі неможливе чи недоцільне.

Призначення та робота деталі

Ротор є обертовою частиною автомобільного генератора. Його вал приводиться від двигуна через шків генератора, а живлення обмотки збудження подається щітками через контактні кільця. Створене ротором магнітне поле під час обертання взаємодіє з обмотками статора, завдяки чому генератор виробляє струм для бортової мережі та заряджання акумулятора. Тому стан обмотки, контактних кілець, вала й полюсних наконечників безпосередньо впливає на здатність генератора збуджуватися та підтримувати нормальну роботу електрообладнання автомобіля.

Конструкція ротора включає вал, обмотку збудження, дзьобоподібні полюсні наконечники та контактні кільця. У генераторі вал спирається на передній і задній підшипники, а щітки контактують із кільцями під час обертання. Таке компонування потребує правильного взаємного положення деталей і вільного обертання після складання. Ротор встановлюється всередині статора та працює разом із кришками, підшипниками, щітковим вузлом, регулятором і випрямним блоком генератора.

Що перевірити під час підбору

Позначення LADA 2110, 2111 і 2112 визначають сімейство автомобілів, проте в його межах могли застосовуватися генератори різних типів і виробників. Струм 80 А та вказівка «нового зразка» є обов’язковими критеріями підбору цієї позиції. Самого збігу моделі автомобіля недостатньо: перед монтажем потрібно визначити виконання фактично встановленого генератора.

• Напруга системи: 12 В.
• Максимальний струм генератора: 80 А.
• Виконання: нового зразка.
• Заявлена сумісність: LADA 2110, 2111 і 2112.
• Тип деталі: ротор автомобільного генератора з валом, полюсною системою та контактними кільцями.

Під час порівняння зі знятою деталлю враховують загальну довжину, діаметр полюсної частини, діаметри й довжину ступенів вала, посадки під підшипники, розташування контактних кілець і варіант кріплення шківа. Ці параметри мають відповідати корпусу, підшипникам та іншим деталям конкретного генератора. Окремо перевіряють, чи справді на автомобілі встановлено агрегат на 80 А нового зразка: подібні ротори для інших версій можуть відрізнятися геометрією та не бути взаємозамінними.

Коли потрібна заміна ротора

Підставою для дефектування є обрив обмотки збудження, замикання обмотки на корпус, пошкодження контактних кілець, деформація вала або механічне пошкодження полюсних наконечників. Зношені кільця можуть порушувати контакт зі щітками, а несправна обмотка — перешкоджати нормальному збудженню генератора. Причину несправності визначають перевіркою мультиметром та оглядом розібраного агрегата, оскільки відсутність заряджання також може бути пов’язана зі щітковим вузлом, регулятором напруги, випрямлячем, статором, проводкою або приводним ременем.

Монтаж і контроль після ремонту

Заміна виконується після зняття та розбирання генератора. Під час складання перевіряють стан обох підшипників, посадкових місць, щіток і контактних кілець, а також відсутність торкання ротора до статора. Шків і кріплення встановлюють у передбаченому для конкретного генератора порядку. Після складання вал має обертатися без заїдань і контакту з нерухомими деталями. Завершальний контроль передбачає перевірку генератора та напруги бортової мережі після встановлення на автомобіль. Ротор SPARK придатний для цільового ремонту лише за повного збігу виконання генератора, тому підбір за параметрами знятої деталі допомагає уникнути повторного розбирання агрегата.
