Щітки генератора ЯВА 6V зі щіткотримачем SPARK mod B

Щітки генератора ЯВА 6V зі щіткотримачем SPARK mod B

Комплект призначений для обслуговування генератора мотоцикла ЯВА з бортовою системою 6 V. Щітки вже об’єднані зі щіткотримачем, тому позиція підходить для ремонту, під час якого потрібно замінити не лише зношені вугільні контакти, а й деталь, що утримує та спрямовує їх. Виконання mod B потрібно врахувати під час добору: воно має відповідати конструкції встановленого генератора, розташуванню кріплення та способу приєднання провідників.

Призначення та будова

Під час роботи генератора щітки перебувають у постійному ковзному контакті з колектором і передають струм між нерухомою частиною генератора та ротором, що обертається. Пружини підтримують притискання щіток у міру їх природного зношування, а щіткотримач спрямовує рух і зберігає правильне положення відносно контактної поверхні. Вільне переміщення щіток, стан пружин і чистота колектора безпосередньо впливають на сталість контакту.

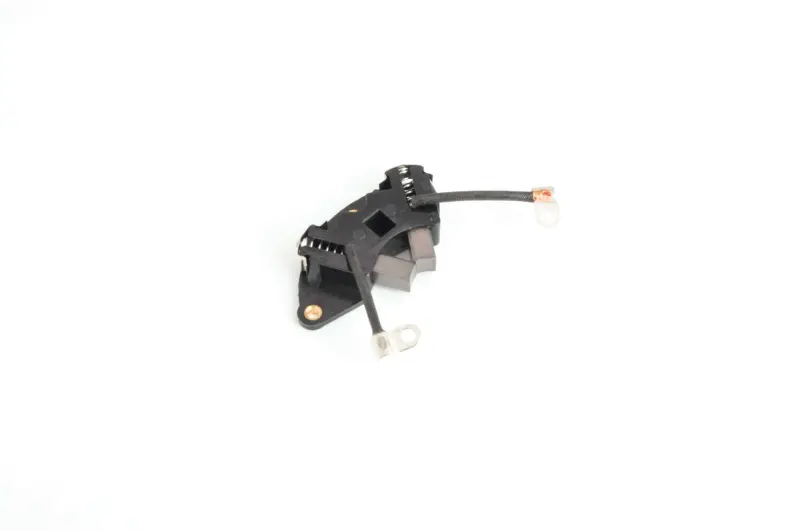

Збірка містить дві щітки, чорний щіткотримач, гнучкі провідники та контактні наконечники. Така конструкція дає змогу замінити пов’язані деталі однією збіркою, якщо старий тримач пошкоджений, деформований або не забезпечує вільного ходу щіток. Комплект належить саме до виконання 6 V, тому його не варто добирати лише за зовнішньою схожістю з деталями генераторів 12 V.

Коли потрібна заміна

Перевірити щітковий механізм доцільно за нестабільного заряджання, періодичного зникнення зарядного струму, помітного іскріння на колекторі або значного зношення щіток, виявленого під час обслуговування. Причиною несправності може бути не тільки зменшення довжини вугільної частини: щітка здатна заїдати в напрямній через забруднення, а ослаблена чи неправильно встановлена пружина не створює потрібного притискання. Тріщини тримача, пошкоджені провідники та ненадійні з’єднання також потребують уваги.

Перед заміною необхідно оглянути колектор. Нова щіткова збірка не усуне несправність, спричинену значним зношенням, підгорянням, биттям або пошкодженням його поверхні. Якщо діагностика вказує на дефекти ротора, статора, регулятора чи проводки, генератор потребує комплексної перевірки, а не лише встановлення нових щіток.

Що порівняти перед вибором

• Напруга: генератор і бортова система мотоцикла мають бути розраховані на 6 V.
• Виконання: потрібен варіант mod B; mod A та деталі для 12 V є окремими модифікаціями.
• Форма тримача: порівняйте контур корпусу, положення напрямних та орієнтацію відносно колектора.
• Кріплення: перевірте розташування монтажного отвору й посадкової площини за демонтованою деталлю.
• Підключення: зіставте кількість, довжину та напрямок провідників, а також форму контактних закінчень.

Самої назви моделі мотоцикла недостатньо для безпомилкового вибору: на техніці різних років або після попереднього ремонту може бути встановлений генератор іншої модифікації. Надійніше демонтувати стару збірку та зіставити її конструкцію з варіантом mod B, не переробляючи нову деталь для припасування.

Рекомендації зі встановлення

Роботи виконують за знеструмленої бортової системи. Перед розбиранням корисно зафіксувати положення тримача, провідників і кріплення. Посадкове місце очищають від вугільного пилу та забруднень, після чого перевіряють стан колектора. Щітки мають вільно переміщатися в напрямних без перекосу й заклинювання, а пружини — притискати їх до поверхні колектора. Провідники укладають так, щоб вони не торкалися деталей, які обертаються, не натягувалися та не затискалися кришкою.

Після монтажу перевіряють надійність кріплення, правильність з’єднань і вільне обертання ротора. Перший контроль роботи проводять зі спостереженням за заряджанням і поведінкою щіткового контакту. Правильно підібрана збірка SPARK mod B допомагає відновити штатну взаємодію щіток із колектором і підходить для планового обслуговування або ремонту 6-вольтового генератора ЯВА.
