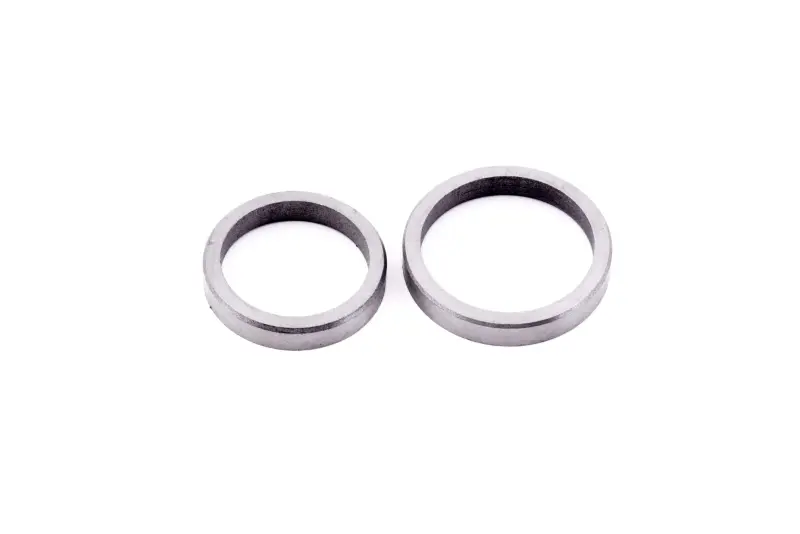

Сідла впускного та випускного клапанів двигуна 195N (15Hp), комплект

Сідла клапанів для двигуна 195N

Комплект призначений для ремонту головки циліндра двигуна 195N, який застосовується на мотоблоках. До нього входять два кільцеві сідла різного діаметра: для впускного та випускного клапанів. Ці деталі встановлюються в головці циліндра й утворюють поверхні, до яких у закритому положенні прилягають тарілки клапанів. Правильне сполучення цієї пари потрібне для герметичного закриття камери згоряння та збереження компресії.

Сідла не є самими клапанами та не замінюють напрямні втулки. Вони працюють разом із впускним і випускним клапанами, забезпечуючи їх посадку в закритому положенні. Зношення, пошкодження або неправильна обробка контактної фаски можуть спричинити нещільне прилягання. Унаслідок цього двигун важче запускається, втрачає компресію або потребує повторного ремонту головки. Комплект використовують для відновлення посадкових місць, коли обробка встановлених деталей уже не дає змоги отримати справну поверхню або головка циліндра проходить комплексний ремонт.

Розміри та призначення

• Модель двигуна: 195N.
• Каталожне позначення потужності: 15Hp.
• Призначення: посадкові кільця впускного та випускного клапанів.
• Розмірні пари: 32×40 і 38×46 мм.
• Кількість: два сідла різних діаметрів.
• Місце встановлення: головка циліндра двигуна.

Розмірні пари позначають відповідні внутрішні та зовнішні діаметри двох кілець. Під час підбору потрібно враховувати не лише позначення 195N, а й фактичні розміри демонтованих сідел і посадкових отворів у головці. На техніці однакового призначення можуть стояти різні модифікації двигуна або раніше відремонтовані головки, тому збіг назви мотоблока сам по собі не замінює перевірку розмірів. Якщо старі кільця деформовані й точно виміряти їх складно, орієнтуються на параметри посадкових отворів і ремонтну документацію конкретного двигуна.

Що перевірити перед установленням

До початку ремонту обидві деталі порівнюють із демонтованими сідлами за зовнішнім і внутрішнім діаметром, висотою та профілем. Окремо визначають, яке кільце належить до впускного, а яке — до випускного клапана: міняти деталі місцями лише через зовнішню подібність не можна. Також перевіряють стан посадкових отворів головки. Тріщини, сліди перегрівання, розбита або раніше розточена посадка потребують оцінки фахівця, адже надійність установлення залежить не тільки від нового кільця, а й від стану самої головки циліндра.

Заміна сідел належить до операцій ремонту головки, що потребують точної посадки та подальшої обробки. Старі кільця демонтують, посадкові місця очищують і вимірюють, після чого нові деталі встановлюють із передбаченим для конкретної головки натягом. Потім контактні фаски обробляють під відповідні клапани та перевіряють рівномірність прилягання. Кут фаски, величину натягу й допустимі розміри слід брати з ремонтних даних двигуна 195N — визначати їх приблизно не можна.

Після складання майстер контролює вільне переміщення клапанів, положення їхніх тарілок і герметичність сполучення. Якщо клапани мають прогар, помітне зношення або пошкоджені фаски, встановлення нових сідел без оцінювання стану самих клапанів не усуне причину втрати компресії. Комплект підходить для планового відновлення головки циліндра та ремонту після порушення щільності посадки, коли підтверджено модель двигуна й обидві розмірні пари.
