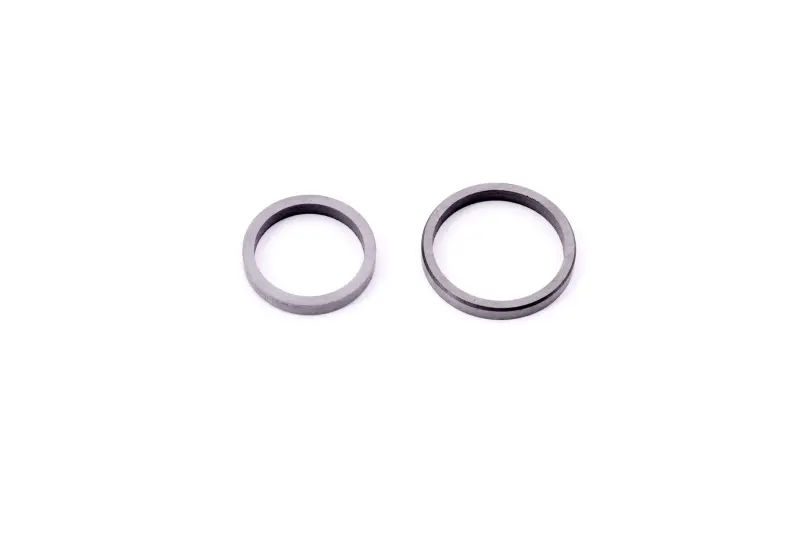

Сідла впускного та випускного клапанів 190N (12 к.с.), комплект 2 шт.

Сідла клапанів для двигуна 190N

Комплект призначений для ремонту клапанного механізму двигуна 190N, який застосовується на мотоблоках. До нього входять два кільцеві сідла різного діаметра: для впускного та випускного клапанів. Деталі встановлюються в головку циліндра й утворюють поверхні, до яких у закритому положенні прилягають фаски відповідних клапанів. Від стану й точності оброблення цієї пари залежить герметичність камери згоряння.

Сідло клапана не слід плутати із самим клапаном, напрямною втулкою, пружиною або тарілкою. Це окрема деталь головки циліндра. Коли клапан закритий, його фаска має рівномірно контактувати з обробленою поверхнею сідла по всьому колу. Порушення такого контакту може спричинити витік газів і зниження компресії, тому під час ремонту перевіряють обидві спряжені деталі, а не лише клапан.

Коли потрібна заміна

Встановлення нових сідел актуальне під час капітального ремонту головки циліндра, за наявності пошкоджень посадкових поверхонь, надмірного зношення, раковин, прогару або неможливості відновити правильну форму фаски обробленням. Підставою для діагностики можуть бути втрата компресії та негерметичність закритого клапана. Ці ознаки не вказують на єдину причину несправності: перед розбиранням двигуна потрібно перевірити регулювання клапанного механізму та загальний стан головки циліндра.

Що врахувати під час добору

• Модель двигуна: комплект розрахований на 190N; позначення моделі потрібно звірити з документацією до встановленого двигуна, а не лише з назвою мотоблока.
• Призначення деталей: у парі передбачені окремі сідла для впускного та випускного клапанів, тому їх не можна довільно міняти місцями.
• Посадкові розміри: перед установленням необхідно перевірити зовнішній і внутрішній діаметри, висоту кілець та розміри посадкових місць у головці циліндра.
• Стан спряжених частин: одночасно перевіряють клапани, напрямні втулки та посадкові гнізда головки; пошкоджені деталі можуть завадити отримати герметичний контакт.
• Виконання двигуна: за наявності різних модифікацій 190N рішення приймають за фактичними розмірами розібраної головки та ремонтними даними двигуна.

Особливості встановлення

Сідла монтуються в головку циліндра з передбаченим посадковим натягом. Після монтажу їхні контактні фаски обробляють відносно напрямних клапанів, забезпечуючи співвісність і рівномірну лінію прилягання. Далі перевіряють посадку кожного клапана; за потреби виконують фінішне оброблення та притирання. Звичайне запресовування без контролю геометрії не завершує ремонт: перекіс або неправильна форма контактної поверхні можуть залишити клапан негерметичним.

Роботу рекомендовано виконувати в майстерні, де можна виміряти посадкові місця й точно обробити фаски. Після складання головки перевіряють вільне переміщення клапанів, герметичність їх прилягання та регулюють теплові зазори відповідно до ремонтних даних конкретного двигуна. Така послідовність допомагає усунути причину витоку, а не обмежитися встановленням нових кілець.

Комплект підходить для відновлення впускної та випускної сторін клапанного механізму 190N за один ремонт. Перед початком робіт порівняйте геометрію обох деталей із посадковими місцями головки та переконайтеся, що решта компонентів механізму придатна до подальшої експлуатації.
