Циліндро-поршнева група KZ для бензопили Oleo-Mac 952, Ø45 мм

ЦПГ KZ для ремонту бензопили Oleo-Mac 952

Циліндро-поршнева група з діаметром поршня 45 мм призначена для ремонту двигуна бензопили Oleo-Mac 952. Комплект об’єднує основні сполучені деталі камери згоряння: циліндр, поршень, два поршневі кільця, поршневий палець і два стопорні кільця. Така конфігурація дає змогу замінити циліндр і поршень разом, зберігши відповідність деталей, що входять до набору.

Призначення та робота деталей

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливної суміші та передає зусилля через палець на шатун. Поршневі кільця встановлюються в канавки поршня й забезпечують необхідне ущільнення між ним і стінкою циліндра. Стан цих поверхонь безпосередньо пов’язаний із компресією, запуском двигуна та здатністю пили розвивати тягу під навантаженням.

Циліндр має зовнішні ребра охолодження та канали газообміну, передбачені конструкцією двигуна Oleo-Mac 952. Комплект застосовують під час ремонту після зношення циліндра, поршня або кілець, а також за наявності задирів, пошкодження поршневих канавок чи прогару днища поршня. Одночасна заміна сполученої пари допомагає уникнути поєднання нового поршня із циліндром, внутрішня поверхня якого вже має критичне зношення.

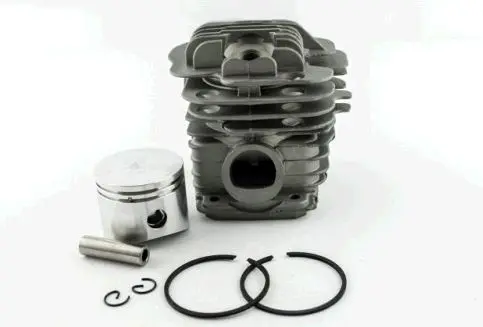

Що входить до комплекту

• Циліндр із ребрами охолодження, передбаченими для моделі вікнами та патрубком.
• Поршень Ø45 мм із двома канавками під кільця та отвором для встановлення пальця.
• Два поршневі кільця для встановлення в канавки поршня.
• Поршневий палець для з’єднання поршня із шатуном.
• Два стопорні кільця для фіксації пальця в поршні.

Як перевірити сумісність

Основні критерії вибору — модель бензопили Oleo-Mac 952 і діаметр поршня 45 мм. Перед монтажем потрібно також зіставити старий циліндр і новий комплект за розташуванням кріпильних отворів, формою основи, конфігурацією впускного та випускного каналів, посадкою патрубка і конструкцією поршня. Така перевірка особливо доречна, якщо інструмент раніше ремонтували або на ньому вже встановлено нештатні деталі.

Не варто вибирати ЦПГ лише за зовнішньою схожістю чи одним діаметром поршня: однаковий розмір трапляється в різних двигунах, тоді як розташування каналів і точок кріплення може відрізнятися. Для впевненого вибору спочатку уточнюють повне позначення пили, а потім порівнюють геометрію демонтованих деталей. Ущільнення циліндра та інші супутні деталі слід добирати окремо відповідно до фактичної конфігурації двигуна, оскільки їх наявність у цьому наборі не підтверджена.

Коли потрібна заміна

Підставою для діагностики циліндро-поршневої групи можуть бути зниження компресії, ускладнений запуск, втрата тяги, сторонній стукіт або виявлені після розбирання задири й сліди перегрівання. Ці ознаки не завжди вказують лише на ЦПГ, тому до ремонту перевіряють стан суміжних деталей двигуна, герметичність з’єднань і справність систем живлення та запалювання. Це допомагає визначити причину несправності й запобігти повторному пошкодженню нового комплекту.

Рекомендації щодо встановлення

Монтаж виконують на очищеному двигуні, не допускаючи потрапляння абразивних частинок усередину картера та на поверхню циліндра. До складання перевіряють шатун, підшипники, посадкові поверхні та відсутність сторонніх частинок після пошкодження попереднього поршня. Кільця встановлюють у відповідні канавки без перекосу, поршень орієнтують згідно з конструкцією двигуна, а стопорні кільця повністю розміщують у їхніх посадкових пазах.

Під час заведення поршня в циліндр кільця обережно стискають, не створюючи ударного навантаження на їхні крайки. Кріплення затягують у послідовності та з моментом, зазначеними виробником бензопили. Якщо досвіду розбирання двотактних двигунів немає, встановлення доцільно доручити профільному майстру: правильне складання особливо важливе для герметичності, вільного руху поршня та подальшої роботи відремонтованої Oleo-Mac 952.
