Тепловий компенсатор випускного клапана 186F (9 к.с.) DIGGER

Тепловий компенсатор випускного клапана для двигуна 186F

Компактна деталь клапанного механізму призначена для випускного клапана дизельного двигуна 186F потужністю 9 к.с. Такий мотор встановлюється на мотоблоках та іншій малогабаритній техніці з повітряним охолодженням. Компенсатор розташований у головці циліндра й бере участь у передаванні зусилля між випускним клапаном і деталями його приводу. Він потрібний під час складання штатного клапанного механізму та відновлення двигуна після розбирання головки.

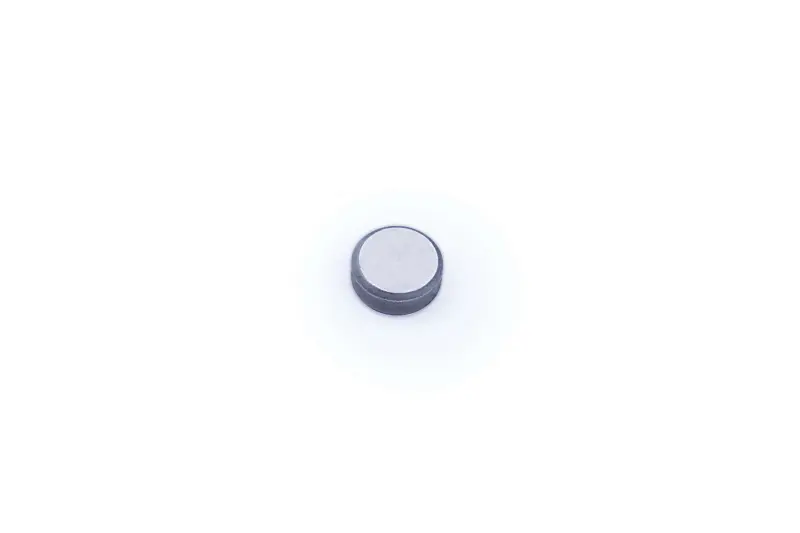

Деталь має форму невисокого круглого ковпачка з пласкою контактною поверхнею. Вона встановлюється з боку кінця стрижня випускного клапана та працює разом із коромислом, регулювальним гвинтом, пружиною і деталями фіксації клапана. Правильне положення компенсатора потрібне для нормальної взаємодії цих компонентів і подальшого регулювання клапанного зазору. Це окрема позиція, а не комплект клапанів, пружин чи коромисел.

Призначення у клапанному механізмі

Випускний клапан відкриває канал для відведення відпрацьованих газів із циліндра, а потім має повністю закритися та прилягти до сідла. Рух йому передає коромисло. Компенсатор міститься в зоні контакту приводу з клапаном і входить до розмірної схеми механізму, тому його відсутність, неправильне встановлення або виражене зношення контактних поверхонь потребують уваги під час ремонту. Після заміни деталь не скасовує регулювання: клапанний зазор виставляють за інструкцією саме до встановленої модифікації двигуна 186F.

Позиція підходить для ремонту випускного боку головки циліндра, коли попередній компенсатор загублено під час розбирання, пошкоджено або він має помітне вироблення. Перевіряти його доцільно також під час обслуговування коромисла, клапана, пружини та кріпильних деталей. Стук у зоні клапанної кришки, нестабільна робота двигуна чи зміна зазору самі по собі не вказують лише на компенсатор: перед заміною оглядають увесь механізм і визначають фактичну причину несправності.

Що перевірити під час добору

• Модель двигуна: позначення має відповідати серії 186F; подібні за виглядом деталі інших сімейств не слід вважати взаємозамінними без перевірки.
• Місце встановлення: ця позиція призначена для випускного клапана.
• Варіант за потужністю: товар заявлений для двигуна 186F потужністю 9 к.с.
• Форма попередньої деталі: порівняйте зовнішній діаметр, загальну висоту, глибину внутрішньої посадки та профіль контактної поверхні.
• Стан суміжних компонентів: кінець стрижня клапана, коромисло, регулювальний гвинт, пружина та фіксувальні деталі не повинні мати пошкоджень, які заважають правильному складанню.

Одного збігу за потужністю техніки недостатньо: двигуни та головки циліндрів можуть відрізнятися виконанням. Для впевненого добору орієнтуйтеся на маркування 186F на двигуні та розміри знятого компенсатора. Якщо попередньої деталі немає, параметри посадкового місця і склад клапанного механізму потрібно визначити до початку складання.

Встановлення та перевірка після ремонту

Роботи виконують на охололому двигуні після зняття клапанної кришки й отримання доступу до коромисел. Компенсатор встановлюють у передбачене положення на випускному клапані без перекосу. Перед остаточним складанням перевіряють чистоту контактних поверхонь, вільне переміщення клапана, правильне розташування пружини та фіксаторів. Пошкоджені суміжні компоненти потрібно обслуговувати одночасно, інакше заміна однієї невеликої деталі не усуне причину порушення.

Після складання обов’язково регулюють зазор впускного та випускного клапанів за технічними даними конкретного двигуна. Потім колінчастий вал прокручують вручну та контролюють роботу механізму на повному циклі: компенсатор має залишатися на своєму місці, а коромисло — взаємодіяти з клапаном без заклинювання і зміщення. Остаточне встановлення клапанної кришки виконують лише після цієї перевірки. Деталь DIGGER розрахована на локальний ремонт клапанного механізму двигуна 186F і дає змогу відновити його штатну комплектацію без придбання повного набору клапанів.
