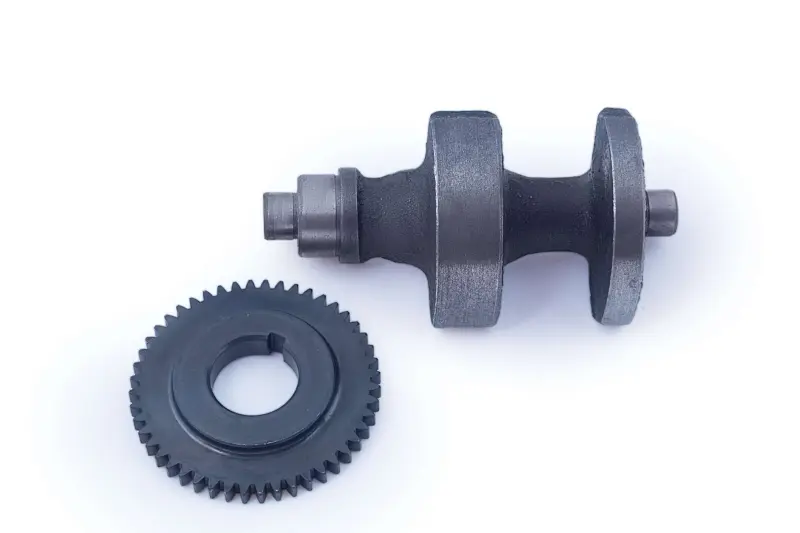

Балансувальний вал із шестірнею Z-48 для двигуна 178F 6 к.с. DIGGER, mod:B

Балансувальний вал із шестірнею Z-48 для двигуна 178F

Деталь призначена для ремонту балансувального механізму одноциліндрового дизельного двигуна 178F потужністю 6 к.с., який застосовують на мотоблоках та іншій малій сільськогосподарській техніці. Під час роботи вал обертається з установленими противагами та компенсує частину інерційних сил, що виникають унаслідок руху поршня й колінвала. Справний механізм допомагає зменшити характерну вібрацію двигуна та пов’язане з нею навантаження на кріплення силового агрегату.

Модифікація DIGGER mod:B розрахована на двигун 178F і комплектується окремою приводною шестірнею із 48 прямими зубцями. Посадковий діаметр шестірні становить 26 мм. Ці параметри мають вирішальне значення під час підбору: позначення 178F і 186F нерідко об’єднують у загальних переліках, однак шестірні та балансувальні вали для двигунів різного об’єму можуть відрізнятися кількістю зубців, діаметром посадки й геометрією противаг.

Призначення та будова

Шестірня передає обертання балансувальному валу, а розташовані на ньому противаги створюють компенсувальне зусилля. Результат залежить не лише від стану самої деталі, а й від правильного положення шестірні відносно привода двигуна. Тому вал установлюють із дотриманням передбаченої для двигуна 178F синхронізації. Довільне зміщення на один зуб порушує фазу обертання та замість зменшення коливань може спричинити посилену вібрацію.

Вал і шестірня є двома спряженими деталями. Така конструкція дає змогу перед монтажем перевірити посадкову поверхню, шпонковий паз, стан зубців і відповідність положення шестірні старому комплекту. Вал має опорні шийки та дві противаги різної форми; їхнє розташування також потрібно зіставити з демонтованою деталлю.

Що перевірити під час вибору

• Модель двигуна: виріб призначений для дизельного двигуна 178F потужністю 6 к.с.
• Кількість зубців: приводна шестірня повинна мати 48 зубців, позначення — Z-48.
• Посадка шестірні: підтверджений посадковий діаметр становить 26 мм.
• Виконання: потрібен варіант mod:B; модифікацію слід порівняти зі старим валом за формою противаг, довжиною опорних ділянок і розташуванням шестірні.
• Спряжені деталі: зубчастий вінець відповідної шестірні не повинен мати сколів, загострених зубців або помітного нерівномірного вироблення.

Самого збігу назви двигуна недостатньо. Перед замовленням порахуйте зубці старої шестірні, виміряйте її посадковий отвір і зіставте загальну конфігурацію знятого вала. Якщо у двигуні встановлено варіант з іншою кількістю зубців або іншим діаметром посадки, ця модифікація не підійде навіть за однакового позначення сімейства мотора.

Коли потрібна заміна

Підставою для перевірки балансувального механізму є посилена вібрація, механічний шум із боку картера, пошкодження зубців, люфт вала або сліди зношення на опорних шийках. Такі ознаки не варто оцінювати окремо: подібні прояви можуть бути пов’язані з кріпленнями двигуна, колінвалом, підшипниками чи іншими деталями привода. Остаточне рішення ухвалюють після розбирання та дефектування.

У разі пошкодження шестірні необхідно оглянути відповідне зачеплення. Встановлення нової деталі поруч із сильно зношеною шестірнею може спричинити неправильний контакт зубців, підвищений шум і прискорене вироблення. Також перевіряють посадкові місця в корпусі, шпонку та відсутність металевих частинок у картері.

Рекомендації зі встановлення

Монтаж виконують на розібраному й очищеному двигуні. Вал повинен вільно розміщуватися в опорах без заклинювання та надмірного люфту, а шестірня — сідати на передбачене місце без перекосу. Під час складання суміщають установлювальні мітки відповідно до схеми двигуна 178F і зберігають початковий напрямок деталей. Значення проміжків і зусилля затягування кріплень беруть із настанови для конкретного двигуна.

До запуску колінвал потрібно вручну провернути на кілька повних обертів і переконатися у плавному зачепленні, відсутності упору та сторонніх клацань. Після складання роботу двигуна спочатку перевіряють без високого навантаження. Правильно підібраний вал Z-48 відновлює штатну дію балансувального механізму та підходить для ремонту техніки з дизельним двигуном 178F, де застосовано варіант із посадкою шестірні 26 мм.
