Проводка двигуна мотоблока 178F/186F (6/9 к.с.) DIGGER

Проводка двигуна мотоблока 178F/186F DIGGER

Готовий джгут призначений для електрообладнання мотоблоків із дизельними двигунами серій 178F та 186F потужністю 6 і 9 к.с. Його використовують для відновлення штатних з’єднань після обриву дротів, пошкодження ізоляції, окиснення контактів або невдалого попереднього ремонту. Формат зібраної проводки дає змогу замінити проблемну ділянку повністю та зберегти охайне прокладання провідників біля двигуна.

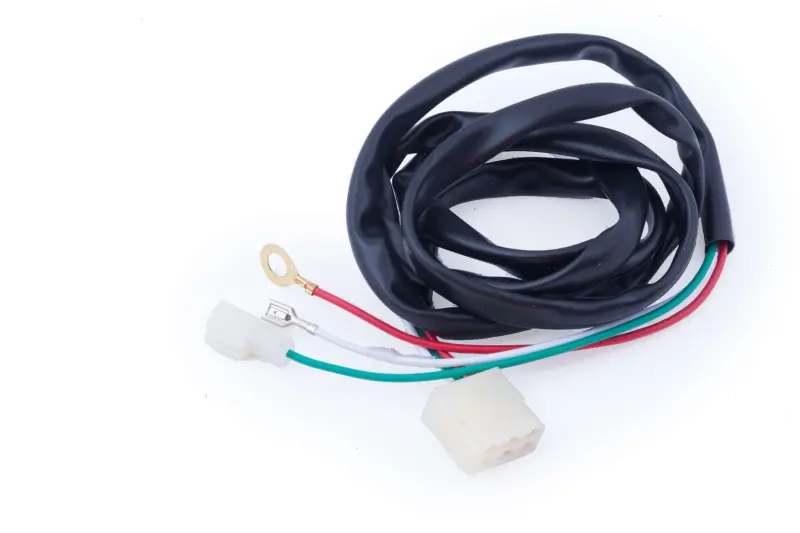

Основна частина провідників закрита спільною чорною оболонкою. На кінцях передбачені готові з’єднання різних типів: багатоконтактна пластикова колодка, окремий ізольований контакт і кільцевий наконечник. Така конфігурація розрахована на приєднання до відповідних контактів техніки без виготовлення нового джгута з нуля. Призначення кожного виводу визначають за штатною схемою конкретного мотоблока та розташуванням з’єднань на демонтованій проводці.

Як правильно підібрати проводку

Позначення двигуна 178F або 186F і заявлена потужність 6 чи 9 к.с. є основними орієнтирами, однак перед придбанням потрібно перевірити виконання встановленого електрообладнання. Мотоблоки однієї серії можуть відрізнятися оснащенням, способом запуску та розташуванням під’єднуваних компонентів. Тому старий джгут варто порівняти з новою деталлю за кількістю провідників, формою колодки, числом контактних місць, типами наконечників і загальною схемою розгалуження.

• Позначення двигуна: проводка розрахована на поширені дизельні двигуни 178F і 186F, які встановлюють на мотоблоки.
• Діапазон потужності: у назві деталі зазначені варіанти 6 та 9 к.с.; потужність має відповідати моделі встановленого двигуна.
• Конфігурація з’єднань: багатоконтактну колодку, окремий контакт і кільцевий наконечник потрібно зіставити з відповідними точками на техніці.
• Маршрут прокладання: довжини та форми розгалуження має вистачати для розміщення штатним шляхом без натягування дротів.
• Стан старої деталі: численні скрутки, потріскана оболонка, перегріті контакти та зеленуватий наліт на з’єднаннях є підставою перевірити весь джгут, а не лише місце явного пошкодження.

Установлення та перевірка

Перед демонтажем доцільно зафіксувати розташування попередньої проводки та послідовність під’єднань. Роботи виконують із зупиненим двигуном і відключеним джерелом живлення, якщо воно передбачене конструкцією мотоблока. Новий джгут укладають штатним маршрутом, не допускаючи контакту з гарячими поверхнями, рухомими деталями та гострими крайками. Оболонка не повинна бути перекручена, затиснута кріпленням або натягнута між точками під’єднання.

Пластикову колодку з’єднують із відповідною частиною до повного та рівного спряження. Кільцевий наконечник установлюють лише на призначену для нього контактну точку, а окремий роз’єм під’єднують без перегинання та надмірного зусилля. Після монтажу перевіряють надійність фіксації кожного з’єднання, відсутність оголених ділянок і достатній запас дроту з урахуванням вібрації двигуна.

Проводка DIGGER підходить для планового відновлення мотоблока з двигуном 178F/186F та ремонту техніки, у якої старий джгут уже має кілька пошкоджених ділянок. Ретельне зіставлення роз’ємів до встановлення допомагає уникнути перероблення контактів і зберегти передбачену виробником схему під’єднання.
