Прокладка випускного колектора 186F (9 к.с.) DIGGER

Прокладка випускного колектора 186F DIGGER

Прокладка призначена для двигуна 186F потужністю 9 к.с., який застосовується на мотоблоках. Її встановлюють у місці приєднання випускного колектора для ущільнення стику між сполученими поверхнями. Така деталь потрібна під час ремонту випускної системи, демонтажу колектора або відновлення з’єднання, крізь яке почали прориватися відпрацьовані гази.

Призначення деталі

Випускний тракт нагрівається під час роботи та постійно зазнає вібрацій двигуна. Прокладка заповнює невеликі нерівності між фланцями й допомагає зберегти щільність з’єднання після затягування кріплення. Справне ущільнення перешкоджає виходу газів безпосередньо біля двигуна, появі характерного різкого звуку в зоні стику та утворенню слідів кіптяви навколо фланця.

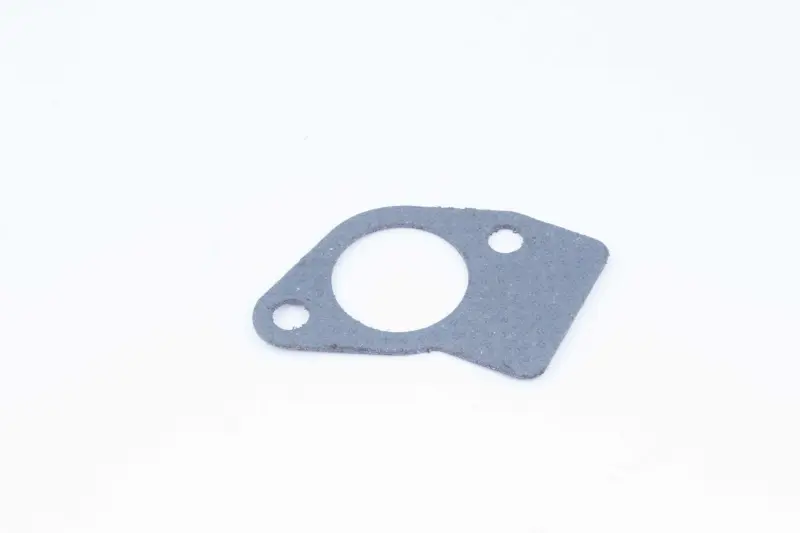

Деталь має один центральний прохідний отвір і два отвори під кріплення. Зовнішній контур виконаний асиметричним, тому під час добору має значення не лише позначення двигуна 186F, а й геометрія конкретного випускного з’єднання. Прокладку потрібно розташувати так, щоб прохідний переріз і кріпильні отвори повністю збігалися з отворами на сполучених деталях.

Коли потрібна заміна

Перевірити стан ущільнення варто в разі появи кіптяви біля з’єднання, зміни звуку вихлопу або виявлення слідів прориву газів між фланцями. Прокладка також може знадобитися під час розбирання випускного колектора: раніше обтиснута чи пошкоджена при знятті деталь не повинна заважати рівномірному приляганню поверхонь після складання.

Перед заміною необхідно оглянути й саме з’єднання. Якщо кріплення послаблене, фланці забруднені, пошкоджені або прилягають із перекосом, установлення однієї нової прокладки не усуне причину нещільності. Поверхні мають з’єднуватися без помітного проміжку, а центральний канал не можна частково перекривати краєм ущільнення.

Як правильно підібрати

Основний орієнтир сумісності — двигун 186F на 9 к.с. Проте після попереднього ремонту на техніці може бути встановлений колектор іншого виконання, тому остаточний вибір роблять за знятою деталлю та фактичним фланцем.

• Порівняйте зовнішній контур і розташування виступної частини.
• Перевірте форму та розмір центрального проходу відносно старої прокладки.
• Сумістіть обидва кріпильні отвори й оцініть відстань між ними.
• Переконайтеся, що деталь призначена саме для випускного колектора, а не для іншого з’єднання двигуна.

Рекомендації зі встановлення

Роботи виконують на зупиненому й охололому двигуні. Після зняття колектора залишки попереднього ущільнення та нагар видаляють з обох сполучених поверхонь, не пошкоджуючи їх. Нову прокладку встановлюють без зміщення, після чого повертають колектор на місце та рівномірно затягують кріплення. Зусилля і послідовність затягування визначають за технічною документацією двигуна або обладнання.

Після складання потрібно перевірити стик під час роботи двигуна: біля фланця не повинні з’являтися свіжа кіптява, виразний вихлопний шум або помітний прорив газів. Прокладка DIGGER підходить для планового ремонту випускного з’єднання двигуна 186F, якщо її форма, центральний прохід і положення двох кріпильних отворів збігаються зі встановленим колектором.
