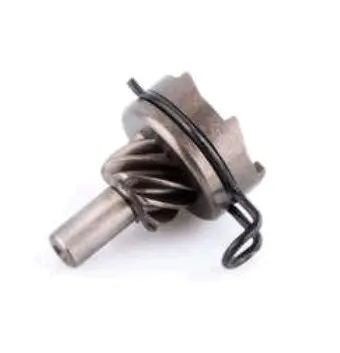

Храповик кікстартера 4T GY6 50, ведуча частина ZUMBA

Храповик кікстартера 4T GY6 50, ведуча частина ZUMBA

Ведуча частина храповика ZUMBA призначена для механізму ножного запуску чотиритактних скутерних двигунів GY6 об’ємом 50 см³. Під час натискання на важіль кікстартера механізм передає створене зусилля до пускової передачі та допомагає провернути колінчастий вал для запуску двигуна. Після відпускання важеля деталі пускового механізму повертаються у вихідне положення та виходять із зачеплення.

Храповик працює всередині механізму кікстартера, розташованого з боку кришки варіатора. Конструкція містить зубчасту частину, центральний циліндричний хвостовик і фігурну пружину. Деталь взаємодіє з іншими компонентами пускової передачі: валом кікстартера, проміжною шестернею, поворотною пружиною, шайбами та фіксаторами. Це саме ведуча частина, тому під час підбору її не слід плутати з веденою деталлю, окремою вставкою або повним комплектом храповика.

Сумісність і підбір

Основне застосування — китайські чотиритактні скутери з двигунами сімейства GY6 50. Для цієї позиції підтверджена сумісність із моторами 139QMA, 1P39QMA, 139QMB та 1P39QMB. До переліку застосування також належать GY6 50 і моделі Fada FD50QT різних модифікацій. Водночас лише назви моделі скутера недостатньо: на техніці однієї серії можуть використовуватися різні версії двигуна й пускового механізму.

Перед вибором знайдіть позначення двигуна на картері та переконайтеся, що встановлено чотиритактну версію GY6 50. Зняту деталь потрібно зіставити з новою за загальною формою, розташуванням зубців, довжиною і діаметром хвостовика, посадковими поверхнями, конфігурацією пружини та способом фіксації. Якщо механізм раніше ремонтували або змінювали, додатково перевірте відповідність суміжній шестерні й кришці варіатора.

• Тип деталі: ведуча частина храповика кікстартера.
• Призначення: передавання зусилля в механізмі ножного запуску двигуна.
• Тип техніки: китайські чотиритактні скутери.
• Клас двигуна: GY6 50, 50 см³.
• Сумісні двигуни: 139QMA/1P39QMA та 139QMB/1P39QMB.
• Бренд деталі: ZUMBA.

Коли потрібно перевірити храповик

Приводом для розбирання механізму можуть бути прослизання важеля кікстартера, неповне зачеплення, сторонні клацання або відсутність передавання зусилля під час спроби запуску. Такі ознаки не завжди пов’язані лише з храповиком: одночасно перевіряють зубці суміжних деталей, поворотну пружину, вал, шайби, стопорні компоненти та посадкові місця. Заміна однієї частини без огляду сусідніх деталей може не усунути причину несправності.

Під час дефектування звертають увагу на відколи, деформацію та помітне спрацювання зубчастих і контактних поверхонь. Фігурна пружина повинна займати передбачене положення та взаємодіяти з механізмом без перекосу. Якщо стара деталь зруйнувалася, з внутрішньої порожнини кришки потрібно прибрати її уламки й забруднення, а потім оглянути сусідні шестерні.

Установлення та перевірка після ремонту

Монтаж виконують зі знятою кришкою варіатора, дотримуючись штатної послідовності розташування компонентів. До складання порівняйте новий храповик зі знятим зразком і перевірте стан усіх шайб та фіксаторів. Пружину встановлюють у передбачене конструкцією положення, не розтягуючи та не змінюючи її форму. Кришка має ставати на місце вільно, без притискання неправильно розташованої шестерні чи пружини.

Після складання варто вручну перевірити хід важеля: він має передавати зусилля в напрямку запуску, повертатися без заїдань і не утримувати храповик у постійному зачепленні. Якщо механізм рухається надто туго, не повертається або створює нетиповий металевий звук, користування відкладають і повторно перевіряють розташування деталей. Храповик ZUMBA підходить для ремонту штатного ножного запуску GY6 50 за умови збігу двигуна, виконання ведучої частини та геометрії знятої деталі.
