Реле поворотів ІЖ 12 В MANLE #SPARK

Реле поворотів ІЖ 12 В MANLE #SPARK

Реле MANLE #SPARK призначене для керування блиманням покажчиків повороту на мотоциклах ІЖ із бортовою напругою 12 В. Після ввімкнення лівого або правого напрямку воно періодично подає живлення на відповідні лампи, завдяки чому покажчики працюють у переривчастому режимі. Деталь підходить для ремонту системи світлової сигналізації мотоциклів родин ІЖ Планета та ІЖ Юпітер.

Реле встановлюють під час відновлення штатної проводки, ремонту поворотників або заміни пристрою, який перестав стабільно перемикати лампи. Несправність цієї деталі може проявлятися відсутністю блимання, постійним світінням покажчиків, нерегулярними імпульсами чи одночасною відмовою поворотників за справних ламп і перемикача. Перед заміною корисно перевірити стан роз’ємів, дротів, контактів перемикача та з’єднань із масою: подібні ознаки виникають не лише через саме реле.

Конструкція та призначення

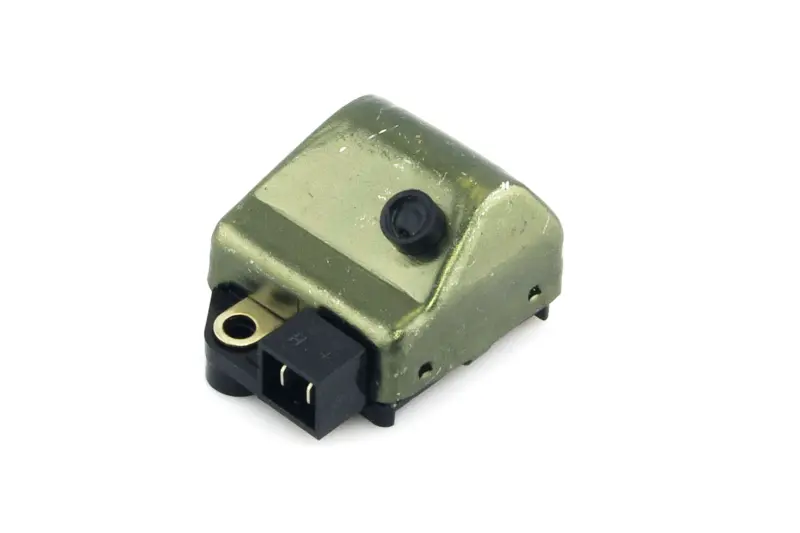

Пристрій виконаний у закритому корпусі та оснащений двоконтактним штекерним роз’ємом. Окреме монтажне вушко дає змогу закріпити реле у передбаченому місці на мотоциклі. Таке виконання зручне для штатного встановлення: корпус фіксується окремо, а проводка приєднується спільною колодкою без підключення кожного дроту до окремих гвинтових клем.

Робоча напруга моделі становить 12 В. Цього параметра необхідно дотримуватися під час підбору: серед мотоциклів ІЖ і відновленої техніки трапляються різні варіанти електрообладнання, а попередній власник міг змінити проводку. Назви родини мотоцикла недостатньо — перед установленням потрібно визначити фактичну напругу бортової системи.

Що перевірити перед вибором

• Модель техніки: сумісність заявлена для мотоциклів ІЖ Планета та ІЖ Юпітер.
• Напруга: реле розраховане на систему 12 В; його обирають лише для відповідного виконання електрообладнання.
• Роз’єм: новий двоконтактний штекер має відповідати колодці проводки за формою, розташуванням контактів і способом фіксації.
• Кріплення: потрібно зіставити положення монтажного вушка та доступне місце для корпусу.
• Схема підключення: призначення виводів перевіряють за схемою конкретної модифікації мотоцикла, а не лише за зовнішньою подібністю деталі.

Установлення та перевірка роботи

Монтаж виконують за вимкненого живлення мотоцикла. Старе реле від’єднують від колодки та кріплення, після чого оглядають роз’єм: потемнілі, ослаблені або окиснені контакти потрібно привести до справного стану до підключення нової деталі. Корпус слід закріпити без люфту та розмістити так, щоб роз’єм не перебував під натягом, а проводка не торкалася гарячих і рухомих частин мотоцикла.

Після підключення перевіряють лівий і правий боки окремо. Лампи мають вмикатися переривчасто, а з’єднання — залишатися надійними під час повороту керма та звичайної вібрації. Якщо режим і далі порушений, діагностику продовжують у всій системі покажчиків: перевіряють лампи, патрони, перемикач, проводку, живлення та масу. Заміна реле без такої перевірки не усуне дефект, розташований в іншому місці.

MANLE #SPARK підійде для обслуговування 12-вольтової системи поворотників ІЖ Планета або ІЖ Юпітер, якщо збігаються роз’єм, кріплення та схема виводів. Зіставлення цих ознак зі знятою деталлю та проводкою конкретного мотоцикла допомагає встановити реле без перероблення штатних з’єднань.
