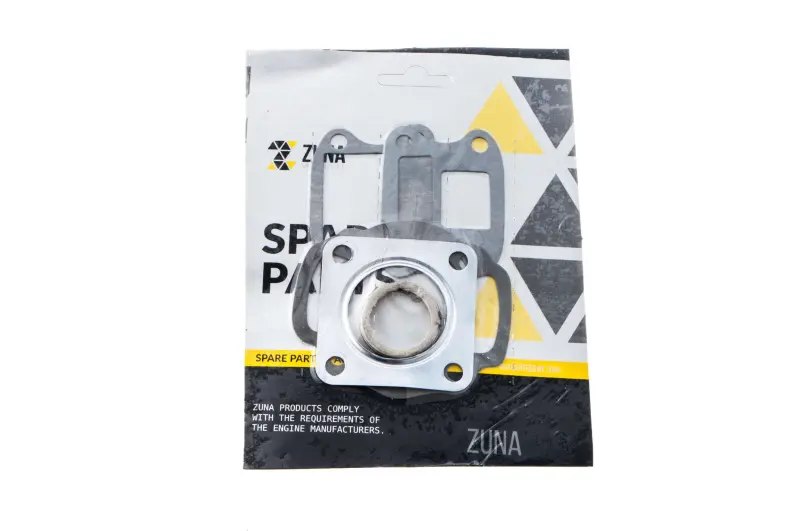

Набір прокладок циліндра Honda DIO Ø39 мм ZUNA

Набір прокладок циліндра Honda DIO Ø39 мм ZUNA

Комплект призначений для обслуговування циліндро-поршневої групи скутерів Honda DIO із циліндром діаметром 39 мм. Прокладки встановлюються в місцях з’єднання циліндра з картером і головкою, розділяють спряжені поверхні та допомагають зберігати герметичність зібраного двигуна. Набір використовують під час заміни циліндра, поршневої групи, зняття головки або повторного складання верхньої частини мотора після ремонту.

Герметичність цих з’єднань безпосередньо впливає на компресію та роботу двигуна. Пошкоджена, пересохла або продавлена прокладка може спричинити підсмоктування повітря, появу слідів паливно-мастильної суміші на стику й погіршення запуску. Встановлення нових прокладок після розбирання циліндро-поршневої групи дає змогу сформувати правильне ущільнення між деталями та уникнути повторного демонтажу через залишене старе ущільнення.

Призначення та особливості комплекту

• призначений для циліндро-поршневої групи Honda DIO;
• розрахований на циліндр номінального діаметра 39 мм;
• містить кілька профільних прокладок для з’єднань верхньої частини двигуна;
• підходить для планового обслуговування та ремонту зі зняттям циліндра або головки;
• виготовляється під брендом ZUNA.

Прокладки мають різні контури, отвори під кріплення та канали, тому кожна з них встановлюється лише у відповідне місце. Правильно підібрана деталь не повинна перекривати вікна й проходи, виступати всередину циліндра або заважати встановленню напрямних і кріплення. Перед складанням прокладку розташовують без перекосу, суміщаючи її контур з усіма отворами на спряжених деталях.

Як перевірити сумісність

Позначення Honda DIO охоплює кілька поколінь скутерів і варіантів двигунів, тому самої назви моделі для точного підбору недостатньо. Спочатку перевірте фактичний діаметр установленого циліндра: цей комплект розрахований саме на Ø39 мм і не призначений для циліндрів збільшеного діаметра. Потім порівняйте форму старих прокладок, розташування кріпильних отворів, проходів і напрямних із деталями набору. Особливо уважно перевіряють контур основи циліндра та форму ущільнення головки.

Якщо на скутері раніше змінювали циліндро-поршневу групу, орієнтуватися потрібно на фактично встановлений комплект деталей, а не лише на позначення моделі скутера. Тюнінговий або ремонтний циліндр може мати інший діаметр та відмінну геометрію ущільнюваних поверхонь. Старі прокладки варто зберегти до завершення підбору як зразок форми, однак повторно встановлювати деформовані деталі не слід.

Рекомендації зі встановлення

Перед монтажем залишки попередніх прокладок і забруднення повністю видаляють із прилеглих площин. Поверхні мають бути чистими, без фрагментів старого ущільнення, глибоких пошкоджень і сторонніх частинок. Не варто зішкрібати залишки інструментом, здатним залишити борозни на площині циліндра, головки або картера. Нові деталі встановлюють сухими або із застосуванням складу, передбаченого посібником для конкретного двигуна; довільне нанесення товстого шару герметика може перекрити канали та змінити посадку деталей.

Після суміщення прокладок циліндр і головку встановлюють без зміщення, а кріплення затягують у послідовності та із зусиллям, визначеними виробником двигуна. Нерівномірне затягування здатне порушити прилягання поверхонь. Після складання перевіряють відсутність слідів суміші на стиках та оцінюють роботу двигуна. Набір ZUNA Ø39 мм підійде для ремонту Honda DIO за умови збігу діаметра циліндра й усієї геометрії з’єднань.
