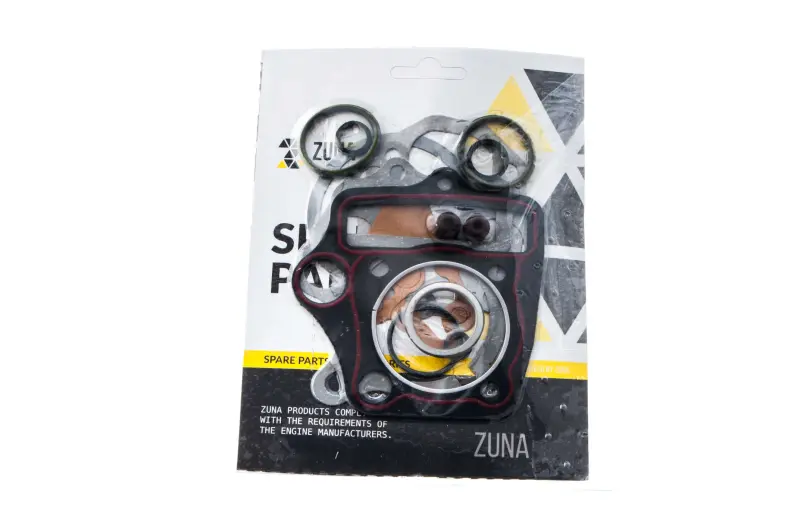

Набір прокладок циліндра ZUNA Active 110 Ø52,5 мм, 152FMH

Набір прокладок циліндра ZUNA для Active 110

Комплект призначений для обслуговування циліндро-поршневої групи мопеда з чотиритактним двигуном 152FMH. Прокладки розділяють та ущільнюють сполучувані поверхні в зоні циліндра й головки, тому їх установлюють під час розбирання цієї частини двигуна, заміни циліндро-поршневої групи або усунення негерметичності стиків. Основні параметри підбору — виконання Active 110, позначення двигуна 152FMH і розмір Ø52,5 мм.

Призначення комплекту

Під час роботи двигуна з’єднання циліндра, головки та прилеглих деталей зазнають нагрівання, охолодження й механічного навантаження. Прокладки заповнюють передбачені конструкцією проміжки між сполучуваними поверхнями та відокремлюють внутрішні порожнини двигуна від зовнішнього середовища. Справне ущільнення допомагає зберігати компресію та запобігати появі слідів мастила або інших робочих середовищ на стиках. Комплект дає змогу заздалегідь підготувати потрібні ущільнення, щоб не складати розібрану циліндро-поршневу групу зі старими, продавленими чи пошкодженими деталями.

Заміна може знадобитися після демонтажу циліндра або головки, під час капітального ремонту, встановлення іншої циліндро-поршневої групи, а також у разі виявлення вологого стику, прориву газів чи зниження компресії. Ці ознаки не завжди спричинені лише прокладкою, тому перед складанням перевіряють стан сполучуваних площин, кріплення та деталей циліндро-поршневої групи. Новий комплект усуває потребу повторно використовувати ущільнення, які вже були обтиснуті під час попереднього складання.

Що звірити перед вибором

• Тип двигуна: комплект розрахований на чотиритактне виконання 152FMH. Самої вказівки об’єму мопеда недостатньо, адже двигуни одного класу можуть мати різні канали та розташування кріпильних отворів.
• Модельне виконання: у назві зазначено Active 110. Перед замовленням зіставте конфігурацію встановленого двигуна та знятих прокладок, особливо якщо мотор раніше ремонтували або замінювали.
• Розмір: орієнтиром є Ø52,5 мм. Не варто добирати комплект лише за зовнішньою схожістю або загальним позначенням 110: значення мають діаметр прохідного отвору та геометрія кожного контуру.
• Форма отворів: порівняйте розташування шпильок, каналів і вирізів зі старими деталями. Усі технологічні проходи мають збігатися без підрізання та примусового розтягування прокладки.

Рекомендації зі встановлення

Монтаж виконують на чисті сполучувані поверхні після повного видалення залишків попередніх прокладок і забруднень. Перед складанням перевіряють відсутність задирок, помітної деформації та сторонніх частинок, здатних перешкодити рівномірному приляганню. Прокладки розміщують відповідно до каналів і кріпильних отворів двигуна: зміщення деталі може частково перекрити передбачений прохід. Не змінюйте форму прокладки та не збільшуйте отвори вручну.

Головку й циліндр установлюють без перекосу, а кріплення затягують у послідовності та з моментом, передбаченими настановою для конкретного двигуна. Потребу в додаткових герметизувальних складах також визначають за ремонтною документацією: довільне нанесення надмірної кількості складу може заблокувати внутрішні канали. Після складання контролюють стики під час першого запуску та після прогрівання двигуна.

Набір ZUNA підходить для планового ремонту Active 110 із двигуном 152FMH за підтвердженого розміру Ø52,5 мм. Точна перевірка коду двигуна, геометрії знятих прокладок і розташування всіх отворів допомагає вибрати комплект без помилкової прив’язки лише до назви моделі мопеда.
