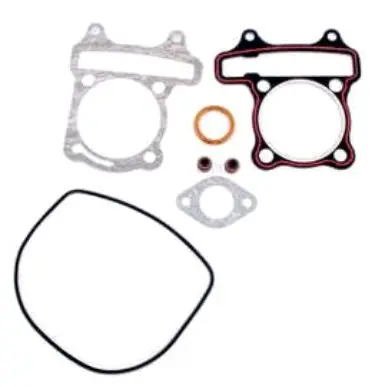

Набір прокладок циліндра HORZA 4T GY6 150, Ø57,4 мм

Набір прокладок циліндра HORZA для GY6 150

Комплект призначений для обслуговування циліндро-поршневої групи чотиритактного двигуна сімейства GY6 150 із діаметром циліндра 57,4 мм. Прокладки встановлюються між сполученими частинами циліндра та головки, ущільнюють з’єднання після розбирання двигуна й допомагають зберігати потрібну герметичність. Такий набір потрібний під час ремонту верхньої частини двигуна, зняття головки, заміни циліндра або відновлення мотора після виявлення пошкоджених ущільнень.

Призначення прокладок

У зоні циліндра одночасно діють тиск, висока температура та вібрації. Правильно підібрані й установлені прокладки розділяють сполучені поверхні, закривають передбачені конструкцією канали та не дають газам або моторній оливі виходити через стики. Прокладка головки бере участь у герметизації камери згоряння, а ущільнення основи циліндра закриває з’єднання циліндра з картером. До набору також входять прокладки й невеликі ущільнювальні деталі різних контурів, потрібні для обслуговування пов’язаних з’єднань верхньої частини двигуна.

Комплект застосовують не лише після явного руйнування старої прокладки. Під час демонтажу головки або циліндра попереднє ущільнення може деформуватися, прилипнути до поверхні чи пошкодитися під час зняття. Повторне встановлення такої деталі створює ризик негерметичного стику, тому під час складання використовують нові прокладки відповідної конфігурації. Заміна також доречна за наявності слідів оливи на з’єднанні циліндра, прориву газів через стик або зниження компресії, якщо діагностика вказує саме на порушення герметичності прокладки.

Що перевірити перед вибором

• Тип двигуна: комплект розрахований на чотиритактну платформу GY6 150; належність техніки лише до класу 150 см³ не замінює перевірку встановленого двигуна.
• Діаметр циліндра: основний розмір набору — 57,4 мм. Його потрібно зіставити з фактичною конфігурацією циліндра, особливо якщо двигун раніше ремонтували або переобладнували.
• Код двигуна: аналогічні набори цього розміру застосовуються з варіантами сімейства 152QMI/1P52QMI та 157QMJ/1P57QMJ. Додатково порівняйте код, конструкцію циліндра й головки.
• Геометрія: перевірте зовнішній контур, розташування кріпильних отворів і технологічних каналів за знятими деталями. У двигунів близького типу ці ознаки можуть відрізнятися.
• Обсяг робіт: до розбирання визначте, які з’єднання будуть відкриті, щоб підготувати всі потрібні прокладки та не складати двигун зі старими пошкодженими ущільненнями.

Рекомендації зі встановлення

Перед монтажем повністю видаляють залишки попередніх прокладок і забруднення з площин циліндра, головки та картера. Поверхні очищають обережно, без подряпин і задирок, після чого перевіряють їхній стан. Нові деталі розкладають за місцями та заздалегідь зіставляють отвори під шпильки, кріплення й канали. Прокладка має лежати рівно, без загинів, зміщення та перекриття передбачених проходів.

Головку й циліндр установлюють без примусового припасування прокладки. Кріплення затягують рівномірно, у послідовності та з моментом, передбаченими сервісною документацією конкретного двигуна. Універсальне значення моменту використовувати не варто: воно залежить від виконання мотора та кріплення. Герметик застосовують лише там, де це прямо передбачено інструкцією з ремонту, адже зайвий склад може потрапити в канали або змінити посадку з’єднання.

Після складання контролюють стики циліндра й головки під час першого запуску та після прогрівання двигуна. На з’єднаннях не повинні з’являтися свіжі сліди оливи чи ознаки прориву газів. Якщо витік зберігається, потрібно перевірити правильність посадки, стан сполучених площин і дотримання порядку затягування. Набір HORZA Ø57,4 мм підходить для планового ремонту GY6 150, коли конфігурація двигуна, діаметр циліндра та розташування отворів відповідають прокладкам, що встановлюються.
