Циліндро-поршнева група MANLE для бензопили STIHL MS 440, Ø50 мм

ЦПГ MANLE для бензопили STIHL MS 440

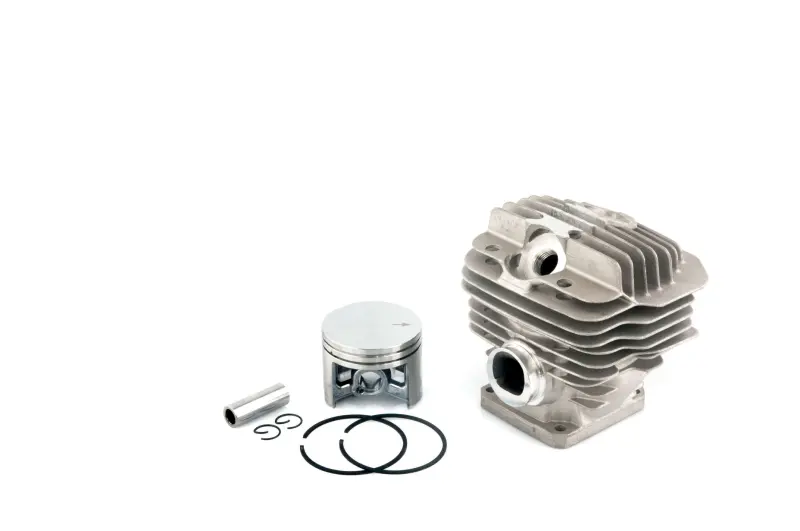

Циліндро-поршнева група діаметром 50 мм призначена для ремонту двигуна бензопили STIHL MS 440. Комплект поєднує основні деталі верхньої частини двигуна: циліндр, поршень, два поршневі кільця, поршневий палець і два стопорні кільця. Такий формат зручний у разі пошкодження спряженої пари, коли встановлення лише нового поршня у зношений циліндр не усуває причину низької компресії або нестабільної роботи мотора.

Під час роботи двигуна поршень рухається всередині циліндра, а кільця ущільнюють проміжок між їхніми поверхнями. Від стану цієї пари залежать стискання паливоповітряної суміші, запуск і здатність двигуна розвивати тягу під навантаженням. ЦПГ зазвичай замінюють у разі задирів на поршні або стінці циліндра, зношення канавок і кілець, механічного пошкодження деталей чи підтвердженої втрати компресії. Перед ремонтом потрібні розбирання та діагностика: подібні ознаки можуть бути пов’язані не лише з поршневою групою, а й із паливною системою, запалюванням або негерметичністю двигуна.

Що врахувати під час підбору

• Модель бензопили: комплект розрахований на STIHL MS 440. Позначення моделі потрібно звірити безпосередньо з пилою, адже схожі за назвою машини можуть використовувати інші деталі.
• Діаметр: номінальний розмір ЦПГ становить 50 мм. Він має відповідати потрібному варіанту циліндра та поршня.
• Виконання циліндра: до монтажу порівняйте зі знятою деталлю розташування кріпильних отворів, впускного й випускного каналів, імпульсного проходу та різьбового отвору під декомпресійний клапан.
• Суміжні деталі: перевірте посадку циліндра на картер, з’єднання з впускним патрубком і глушником, а також відповідність поршневого пальця шатуну та підшипнику.
• Стан двигуна: за наявності металевої стружки або зруйнованих стопорних деталей потрібно оглянути картер, колінчастий вал, шатун і підшипники, щоб новий комплект не постраждав через невиявлену несправність.

Підготовка та встановлення

Монтаж ЦПГ виконують на очищеному двигуні. Залишки старої прокладки, нагар та абразивні частинки не повинні потрапити всередину картера або на поверхні циліндра. Перед складанням перевіряють вільне переміщення кілець у канавках поршня та суміщають їхні розрізи з фіксувальними штифтами. Поршень установлюють у передбаченому напрямку, палець закріплюють стопорними кільцями, а циліндр опускають без перекосу, обережно стискаючи кільця. Стопорні кільця мають повністю зайняти свої канавки: неповна посадка здатна спричинити серйозне пошкодження циліндра й поршня.

Під час ремонту застосовують відповідну нову прокладку основи циліндра та дотримуються порядку затягування кріплень, передбаченого для бензопили. Поверхні тертя перед першим запуском змащують мастилом, яке використовують для приготування паливної суміші. Одночасно варто перевірити впускні з’єднання, стан глушника та чистоту системи охолодження. Підсмоктування повітря, неправильна паливна суміш або недостатнє охолодження можуть знову спричинити перегрів і задири навіть після встановлення нової ЦПГ.

Після складання поршень має рухатися плавно, без заклинювання та стороннього контакту. До повноцінної експлуатації перевіряють герметичність двигуна, надходження мастила з паливною сумішшю та налаштування карбюратора. Комплект MANLE Ø50 мм підходить для відновлення STIHL MS 440 за підтвердженого зношення циліндро-поршневої пари; точний підбір і усунення початкової причини пошкодження допомагають уникнути повторного ремонту.
