Циліндро-поршнева група ZUNA для бензопили STIHL MS 361, Ø47 мм

ЦПГ ZUNA для ремонту бензопили STIHL MS 361

Циліндро-поршнева група призначена для відновлення двигуна бензопили STIHL MS 361 зі штатним діаметром циліндра 47 мм. Комплект застосовують під час ремонту верхньої частини двигуна, коли стан циліндра, поршня або поршневих кілець уже не дає змоги підтримувати нормальну компресію. Заміна цих спряжених деталей одним набором допомагає відновити правильний рух поршня в циліндрі без окремого підбирання основних компонентів.

Модель MS 361 оснащена одноциліндровим двотактним двигуном. Під час його роботи поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та через палець передає зусилля на шатун. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра. Тому подряпини, задири, пошкодження кілець, зношення канавок або порушення поверхні циліндра можуть супроводжуватися падінням компресії, ускладненим запуском і втратою тяги. Такі ознаки потребують діагностики двигуна, адже подібні прояви можуть бути пов’язані й з іншими системами бензопили.

Конструкція комплекту

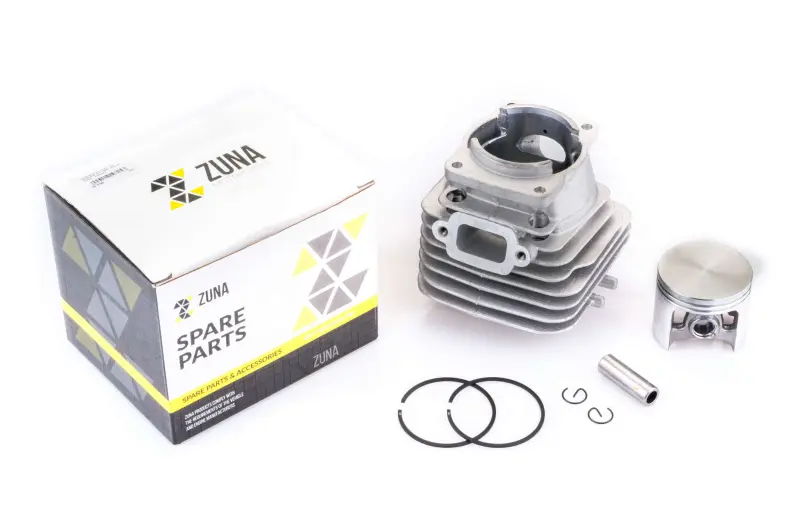

До набору входять циліндр із зовнішніми охолоджувальними ребрами, поршень, поршневий палець, два поршневі кільця та два стопорні кільця пальця. Циліндр має передбачені для цієї конфігурації двигуна вікна, посадкову площину й кріпильні отвори. Ребриста зовнішня поверхня збільшує площу відведення тепла від циліндра, а спільна заміна циліндра та поршня дає змогу не поєднувати нову деталь зі зношеною спряженою поверхнею.

• Призначення: ремонт циліндро-поршневої частини бензинової ланцюгової пили.
• Сумісна модель: STIHL MS 361.
• Діаметр циліндра: 47 мм.
• Бренд: ZUNA.
• Основні деталі набору: циліндр, поршень, палець, два кільця та два стопорні кільця.

Що перевірити перед вибором

Основні критерії підбору — точне позначення бензопили MS 361 і діаметр 47 мм. Перед установленням потрібно зіставити нову ЦПГ зі знятими деталями: форму основи циліндра, розташування вікон і кріпильних отворів, конфігурацію поршня, посадку пальця та положення поршневих кілець. Така перевірка особливо потрібна, якщо бензопилу раніше ремонтували, двигун замінювали або походження вже встановлених деталей невідоме. Позначення схожої моделі саме по собі не підтверджує сумісність.

Рекомендації щодо ремонту

До складання необхідно встановити причину пошкодження попередньої ЦПГ. Перегрівання, недостатнє змащування паливною сумішшю, підсмоктування повітря, забруднення впуску або неправильне налаштування двигуна здатні спричинити повторне пошкодження нових деталей. Одночасно перевіряють шатун, голчастий підшипник поршневого пальця, ущільнення колінчастого вала, стан посадкових поверхонь і кріплення. Ці компоненти не слід вважати частиною набору, якщо їх не зазначено окремо в замовленні.

Під час монтажу деталі очищають від технологічних забруднень, поверхні тертя попередньо змащують відповідною оливою для двотактного двигуна, а кільця встановлюють без перекосу та надмірного зусилля. Стопорні кільця мають повністю зайняти свої канавки. Орієнтацію поршня, положення замків кілець, тип ущільнення основи циліндра та момент затягування кріплення визначають за сервісними вимогами бензопили. Після складання перевіряють вільний рух поршня, герметичність двигуна та правильність налаштування паливної системи.

ЦПГ ZUNA Ø47 мм підходить для планового відновлення STIHL MS 361 і ремонту після підтвердженого пошкодження циліндра або поршня. Точна діагностика перед розбиранням та усунення початкової причини несправності допомагають використати новий комплект за призначенням і уникнути повторного ремонту.
