ЦПГ Honda Tact 50 AF16 Ø41 MANLE

Циліндро-поршнева група MANLE для Honda Tact 50 AF16

Комплект призначений для ремонту циліндро-поршневої групи двотактного двигуна скутера Honda Tact 50 у модифікації AF16. Номінальний діаметр циліндра та поршня становить 41 мм, діаметр поршневого пальця — 10 мм. ЦПГ застосовують під час відновлення двигуна після зношення, пошкодження циліндра чи поршня, а також у разі помітного зниження компресії, що супроводжується ускладненим запуском і погіршенням тяги.

Циліндр утворює робочу поверхню для руху поршня, а поршневі кільця ущільнюють проміжок між деталями під час стискання паливоповітряної суміші. Через палець поршень з’єднується із шатуном і передає зусилля на кривошипно-шатунний механізм. Стабільність цієї системи залежить не лише від стану нових деталей, а й від правильної збірки, достатнього змащення та справності суміжних частин двигуна.

Склад і призначення деталей

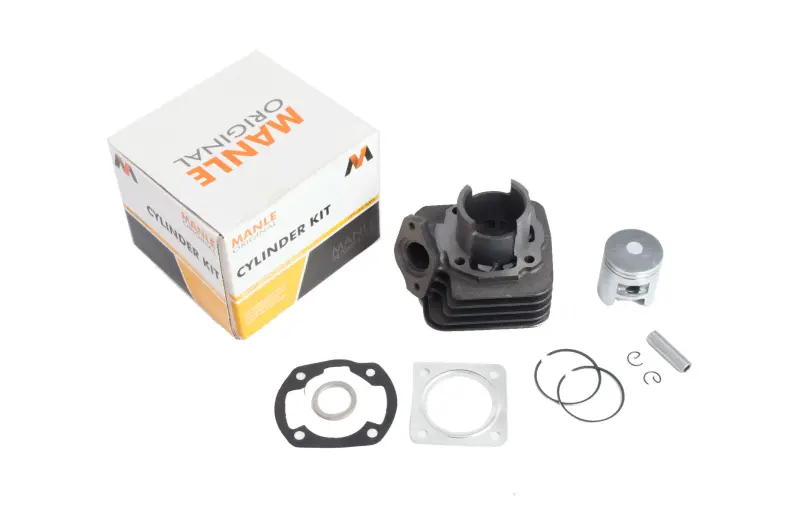

До комплекту входять циліндр із зовнішніми ребрами охолодження, поршень, два поршневі кільця, поршневий палець, два стопорні кільця та дві прокладки. Такий набір дає змогу замінити основні деталі ЦПГ разом, без окремого добору кілець, пальця та прокладок. Ребра на корпусі циліндра збільшують площу відведення тепла під час роботи двигуна, а прокладки забезпечують сполучення циліндра з прилеглими поверхнями після розбирання мотора.

• Діаметр 41 мм: відповідає заявленому розміру ЦПГ для двигуна AF16 і має збігатися з потрібною конфігурацією ремонтованого мотора.
• Поршневий палець 10 мм: дає змогу заздалегідь перевірити відповідність шатуна та уникнути встановлення комплекту з іншим розміром з’єднання.
• Два поршневі кільця: формують ущільнення поршня в циліндрі, потрібне для стискання суміші та нормальної роботи двотактного двигуна.
• Ребристий циліндр: відводить тепло до навколишнього повітря завдяки розвиненій зовнішній поверхні.
• Прокладки в наборі: дають змогу скласти розібрану циліндро-поршневу частину з новими ущільненнями сполучуваних площин.

Як перевірити сумісність

Назва Honda Tact охоплює кілька версій скутера, тому лише моделі для точного добору недостатньо. Цей комплект розрахований на Honda Tact 50 із двигуном AF16; у характеристиках точну модифікацію також зазначено як Tact Full Mark SA50M. Перед замовленням потрібно перевірити код двигуна, діаметр циліндра 41 мм і діаметр поршневого пальця 10 мм. Ці параметри слід зіставляти з фактичною конфігурацією мотора та демонтованими деталями.

Не варто обирати ЦПГ лише за зовнішньою схожістю циліндра. Значення мають розташування кріпильних отворів і каналів, форма посадкових поверхонь, конфігурація випускного та впускних вікон, а також з’єднання поршня із шатуном. Якщо двигун уже ремонтували або на скутері встановлено інший мотор, орієнтуватися потрібно на його поточну модифікацію, а не лише на позначення рами чи назву моделі.

Підготовка до встановлення

Перед складанням перевіряють стан колінчастого вала, шатуна, голчастого підшипника поршневого пальця та посадкових площин. Залишки старих прокладок і забруднення видаляють без пошкодження поверхонь. Поршень і кільця встановлюють з урахуванням передбаченого напрямку та положення замків; стопорні кільця пальця мають повністю зайняти свої канавки. Робочі поверхні під час складання змащують придатним для двотактного двигуна мастилом.

Після встановлення циліндр має рухатися по поршню без заклинювання, а колінчастий вал — обертатися плавно. Кріплення затягують рівномірно з моментом, визначеним виробником двигуна. До першого запуску також перевіряють справність системи змащення, герметичність з’єднань і відсутність сторонніх предметів у впускному та картерному просторі.

ЦПГ MANLE Ø41 підходить для планового відновлення Honda Tact 50 AF16 у разі зношення циліндра, задирів, пошкодження поршня або канавок кілець. Точний добір за модифікацією двигуна й акуратне складання допомагають повернути потрібне ущільнення циліндра, стабільний запуск і штатне передавання зусилля всередині двигуна.
