ЦПГ SEE Honda DIO 65, Ø44 мм, палець 12 мм

Циліндро-поршнева група SEE для Honda DIO 65

Комплект призначений для ремонту двигуна скутера Honda DIO з конфігурацією 65 см³, діаметром циліндра 44 мм і поршневим пальцем 12 мм. ЦПГ утворює камеру, у якій поршень рухається всередині циліндра, стискає паливоповітряну суміш і передає зусилля на шатун. Стан цієї пари безпосередньо пов’язаний із компресією, стабільністю запуску та роботою двигуна під навантаженням.

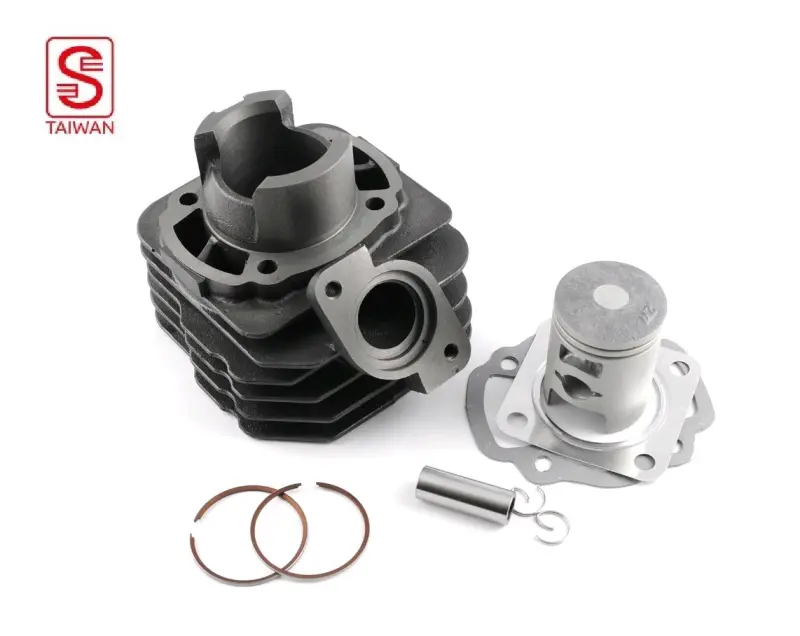

Циліндр має розвинене зовнішнє оребрення для повітряного охолодження, впускні й випускні вікна, посадкову площину під головку та бічний випускний фланець. Поршень розрахований на палець діаметром 12 мм і працює разом із поршневими кільцями. Така будова характерна для циліндро-поршневого вузла двотактного двигуна: взаємне положення вікон, поршня та кілець має точно відповідати конструкції конкретного мотора.

Основні параметри

• Призначення: циліндро-поршнева група для скутера Honda DIO.
• Робочий об’єм конфігурації: 65 см³.
• Діаметр циліндра: 44 мм.
• Діаметр поршневого пальця: 12 мм.
• Виробник: SEE, також використовується повне позначення SHENG-E.
• Країна виробництва: Тайвань.

Коли потрібна заміна ЦПГ

Встановлення нової циліндро-поршневої групи актуальне в разі зношення робочої поверхні циліндра, пошкодження поршня, залягання або руйнування кілець, появи задирів і зниження компресії. Такі несправності можуть супроводжуватися ускладненим запуском, нестабільною роботою, втратою тяги чи стороннім механічним шумом. Перед ремонтом необхідно визначити причину пошкодження: монтаж нової деталі без усунення проблем зі змащуванням, охолодженням, налаштуванням живлення або сторонніми частинками у впуску може спричинити повторне зношення.

Як перевірити сумісність

Позначення Honda DIO, 65 см³, Ø44 і p-12 мають збігатися з параметрами двигуна та демонтованої ЦПГ. Назви сімейства скутера недостатньо, адже в межах лінійки існують різні покоління й модифікації. Під час добору порівняйте діаметр поршня та пальця, висоту й загальну геометрію циліндра, розташування кріпильних отворів, форму основи, конфігурацію вікон і положення випускного фланця. Також перевірте сполучення з головкою циліндра, картером, впуском і випускною системою.

Не варто добирати цю ЦПГ лише за заявленим об’ємом. Значення 65 см³ описує конфігурацію комплекту, а фактичну можливість встановлення визначає геометрія двигуна. Якщо старий циліндр розточували, двигун раніше переробляли або походження встановленої деталі невідоме, розміри потрібно виміряти до початку складання. Окремо перевірте отвір у верхній головці шатуна: він має відповідати пальцю діаметром 12 мм.

Рекомендації зі встановлення

Монтаж виконують на чистому двигуні після перевірки стану колінчастого вала, шатуна та його верхньої головки. Посадкові поверхні картера й головки очищають від залишків старих ущільнень, не пошкоджуючи площини. Поршневі кільця встановлюють у передбачені канавки з контролем положення їхніх замків, а стопорні кільця пальця надійно розміщують у пазах. Орієнтація поршня, розташування прокладок і порядок затягування кріплення мають відповідати будові конкретної модифікації Honda DIO.

До першого запуску перевірте вільний рух поршня, відсутність контакту кілець із краями вікон і герметичність з’єднань. Після складання двигуну потрібен щадний початковий режим без тривалої роботи з максимальним навантаженням. Точний добір, чисте складання та усунення початкової причини зношення допомагають новій парі циліндра й поршня правильно припрацюватися та відновити нормальну компресію.
