ЦПГ MANLE 4T GY6 190, Ø63 мм, палець 15 мм

ЦПГ MANLE для чотиритактного двигуна GY6 190

Комплект призначений для ремонту або зміни конфігурації циліндро-поршневої частини чотиритактного двигуна сімейства GY6. Основні параметри моделі — діаметр циліндра 63 мм, поршневий палець 15 мм і заявлений об’єм 190 см³. ЦПГ працює безпосередньо в зоні згоряння: поршень рухається всередині циліндра, кільця ущільнюють простір над ним, а палець з’єднує поршень із шатуном. Від стану та правильного добору цих деталей залежать компресія, запуск двигуна, витрата мастила й відсутність стороннього стуку.

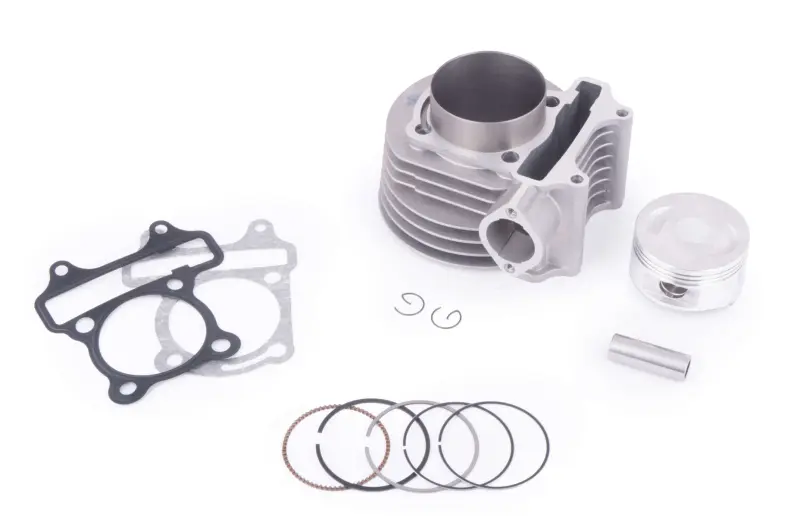

Комплект об’єднує циліндр із розвиненим зовнішнім оребренням, поршень, поршневі кільця, палець, два стопорні кільця та прокладки. Такий набір дає змогу одночасно замінити спряжені деталі циліндро-поршневої частини, зношення яких зазвичай пов’язане між собою. Заміна актуальна за наявності задирів на поверхні циліндра, пошкодження поршня, зношення канавок і кілець, зниження компресії або потрапляння мастила до камери згоряння. Перед ремонтом двигун потрібно розібрати й визначити причину несправності, щоб нова ЦПГ не постраждала через перегрів, недостатнє змащення чи забруднення.

Що врахувати під час добору

• Тип двигуна: комплект розрахований на чотиритактну конфігурацію GY6 і належить до поршневих груп для двигуна 157QMJ.
• Діаметр: номінальний розмір циліндра та поршня становить 63 мм. Він має відповідати обраній конфігурації двигуна й посадковому місцю в картері.
• Поршневий палець: діаметр 15 мм потрібно зіставити із шатуном та раніше встановленим поршнем.
• Позначення об’єму: модель заявлена як GY6 190 см³; одного діаметра недостатньо для підтвердження сумісності з усіма варіантами GY6.
• Монтажна геометрія: до придбання порівняйте висоту циліндра, відстань між шпильками, зовнішній розмір нижньої частини гільзи, розташування каналів і контури прокладок зі знятими деталями.

Перевірка монтажної геометрії особливо суттєва для збільшених ЦПГ. Для 63-міліметрових циліндрів GY6 існують варіанти з різною відстанню між шпильками, тому збігу назви сімейства двигуна недостатньо. Також потрібно перевірити сумісність поршня з головкою циліндра та фактичний проміжок у крайніх положеннях. Якщо двигун раніше допрацьовували, комплект добирають за його поточною конфігурацією, а не лише за початковою моделлю скутера.

Рекомендації зі встановлення

Монтаж виконують на чистому розібраному двигуні. Посадкові поверхні картера й головки очищають від залишків старих прокладок, після чого перевіряють площини, стан шатуна, втулки, шпильок і різьби. Кільця встановлюють у призначені для них канавки з правильною орієнтацією, а їхні замки розводять відповідно до ремонтної документації двигуна. Палець перед складанням змащують моторною оливою, стопорні кільця повністю заводять у канавки. Потрапляння абразиву, уламків прокладки або стопорного кільця всередину картера неприпустиме.

Після встановлення потрібно переконатися, що поршень рухається без заїдань і не контактує з головкою чи клапанами. Кріплення затягують у визначеній послідовності та з моментом, установленим виробником двигуна. До першого запуску перевіряють систему змащення, налаштування газорозподілу й відсутність сторонніх предметів у впускному та випускному тракті. ЦПГ MANLE Ø63 мм підходить для ретельно спланованого ремонту GY6 190, коли підтверджені палець 15 мм і всі приєднувальні розміри конкретного двигуна.
