ЦПГ ZUNA 4T ARN 150 Ø57,4 мм, палець 15 мм для Keeway і Stels

ЦПГ ZUNA для чотиритактного двигуна ARN 150

Циліндро-поршнева група призначена для ремонту чотиритактного скутерного двигуна ARN 150. Основні параметри цієї модифікації — діаметр циліндра 57,4 мм і поршневий палець діаметром 15 мм. ЦПГ заявлена для техніки Keeway і Stels, однак остаточний добір виконують за встановленим двигуном і розмірами демонтованих деталей: на скутерах однієї марки можуть застосовуватися різні мотори та версії кріплень.

Комплект охоплює основні деталі циліндро-поршневої частини двигуна. Поршень рухається в циліндрі та через палець з’єднується із шатуном, а кільця ущільнюють проміжок між поршнем і стінкою циліндра. Від стану сполучених поверхонь і кілець залежать компресія, упевнений запуск, тяга та витрата мастила. Установлення узгодженого набору дає змогу одночасно замінити деталі, які безпосередньо взаємодіють між собою під час роботи.

Склад і конструкція комплекту

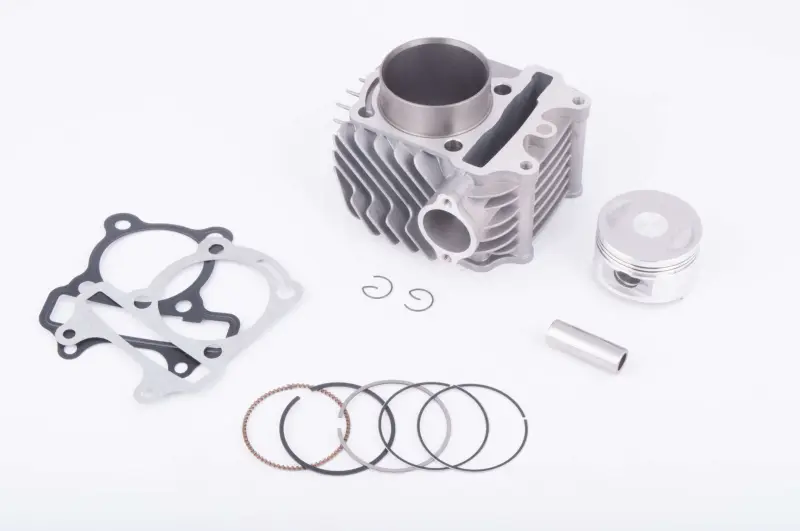

До складу входять циліндр із розвиненими ребрами повітряного охолодження, поршень, комплект поршневих кілець, поршневий палець, два стопорні кільця та прокладки. Циліндр має отвори під кріпильні шпильки, проріз для ланцюга газорозподільного механізму та бічний канал. Поршень оснащений канавками для компресійних і мастилознімних кілець. Перед складанням потрібно перевірити фактичну наявність усіх деталей і переконатися, що контури прокладок відповідають поверхням двигуна.

• Тип: циліндро-поршнева група для скутера.
• Тактність двигуна: 4T, чотиритактний.
• Виконання: ARN 150.
• Діаметр циліндра та поршня: 57,4 мм.
• Діаметр поршневого пальця: 15 мм.
• Заявлене застосування: Keeway ARN 50–150 і Stels за умови збігу двигуна та геометрії деталей.
• Бренд: ZUNA.

Коли потрібна заміна ЦПГ

Підставою для діагностики є зниження компресії, ускладнений запуск, погіршення тяги, підвищена витрата мастила, димність, сторонній стукіт або виявлені під час розбирання задири. Рішення про заміну приймають після дефектування: вимірюють циліндр і поршень, оцінюють поверхню циліндра, стан канавок, кілець, пальця та посадкового місця в шатуні. Нова ЦПГ не усуває несправності головки циліндра, клапанного механізму, системи мащення чи кривошипно-шатунного механізму, тому пов’язані деталі також перевіряють до складання.

Як перевірити сумісність

Спочатку зіставте позначення та конструкцію двигуна. Потім порівняйте діаметр поршня, діаметр пальця, висоту циліндра, форму його основи, розташування шпильок, конфігурацію бічного каналу та прорізу ланцюга ГРМ. Контури отворів у прокладках мають повністю збігатися з каналами й кріпленнями картера та головки. Також порівнюють форму днища поршня, розташування клапанних вибірок і положення канавок. Збігу об’єму 150 см³ або марки скутера без перевірки геометрії недостатньо.

Установлення та первинна перевірка

Монтаж слід виконувати на очищеному двигуні з перевіреними площинами сполучення. Кільця встановлюють у відповідні канавки з урахуванням їхнього призначення та орієнтації, а їхні замки розташовують за схемою з ремонтної документації конкретного двигуна. Поршневий палець має входити без перекосу, обидва стопорні кільця — повністю фіксуватися в канавках. Прокладки встановлюють без перекриття мастильних та інших технологічних каналів.

До остаточного запуску колінчастий вал прокручують вручну та перевіряють вільний хід поршня, рух ланцюга ГРМ і відсутність контакту поршня з клапанами. Після ремонту дотримуються порядку затягування кріплень і рекомендацій виробника двигуна щодо першого запуску та обкатування. Така попередня перевірка особливо важлива для ARN 150: розмір 57,4/15 мм є основним орієнтиром, але правильне встановлення також потребує збігу всієї посадкової геометрії.
